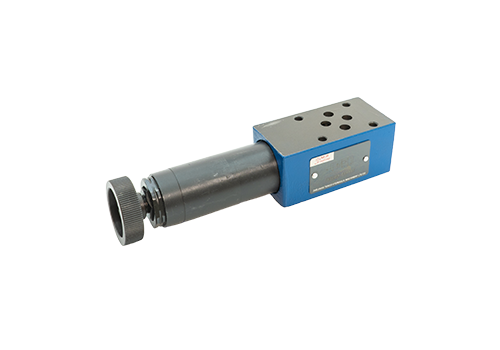

ZDR6 Válvula reductora de presión superpuesta
La válvula reductora de presión superpuesta ZDR6 es un componente clave utilizado para regular y controlar la presión en los sistemas hidráulicos. La siguiente es una introducción detallada de sus características estructurales, principios de trabajo, parámetros técnicos, ventajas de aplicaciones, etc.:
1. Características estructurales
Diseño superpuesto: la válvula reductora de presión de la serie ZDR6 adopta una estructura superpuesta, que se puede instalar directamente en la placa de la válvula hidráulica y combinarse con válvulas direccionales, válvulas de flujo, etc. para formar un sistema de control hidráulico compacto.
Estructura de TEE: tiene tres puertos de aceite (P, A, T), que pueden realizar funciones de ajuste de presión y conmutación de circuitos de aceite.
Control de acción directa: Sienta directamente la presión de entrada a través del núcleo de la válvula, logrando una respuesta rápida y un control preciso.
Válvula unidireccional opcional: algunos modelos están equipados con válvulas unidireccionales para evitar el flujo de retorno de aceite y proteger el sistema de la seguridad.
2. Principio de trabajo
Estado inicial: en la posición de resto, el núcleo de la válvula está en el estado abierto, y el aceite puede fluir libremente desde el puerto P al puerto A.
Ajuste de presión: cuando la presión del puerto A excede el valor establecido, el núcleo de la válvula se mueve bajo la acción de la fuerza de resorte, reduciendo el área de flujo y reduciendo la presión del puerto A.
Estabilidad de la presión: la salida estable del puerto A se logra al equilibrar la fuerza de precarga de resorte y la presión de puerto.
Protección de sobrecarga: si la presión en el puerto A continúa aumentando, el núcleo de la válvula está completamente cerrado y el aceite fluye de regreso al tanque de aceite a través del puerto T para evitar que el sistema se sobrecargue.
