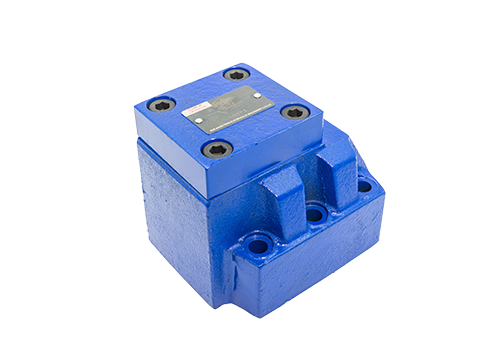

Válvula de verificación S30
La válvula de retención S30 es un elemento de control de fluido ampliamente utilizado en sistemas hidráulicos y neumáticos. Lo siguiente se introduce a partir de su clasificación, estructura, principio de trabajo, parámetros técnicos, campos de aplicaciones y precauciones de uso:
1. Clasificación y estructura
Conexión de tubo clasificada: como S30A1.0, S30A0.0 y otros modelos, adecuados para la conexión de puerto de aceite roscado.
Conexión de la placa: por ejemplo, S30A12B1 y otros modelos, adopta un método de instalación de placa y tiene una estructura compacta.
Hilo de conexión: incluye especificaciones métricas (como M48 × 2) e imperial (como 1½ ″), adecuadas para diferentes sistemas de tuberías.
Características estructurales Material del cuerpo de la válvula: las piezas de hierro fundido o acero generalmente se usan para garantizar la resistencia y la resistencia a la presión.
Diseño del carrete de válvulas: adopta una estructura de carrete cónico, que se combina estrechamente con el asiento de la válvula y tiene un excelente rendimiento de sellado.
Ensamblaje de resorte: el resorte incorporado proporciona fuerza de retorno para garantizar que el núcleo de la válvula se cierre automáticamente cuando no hay presión.
2. Principio de trabajo
Flujo delantero: cuando el fluido fluye desde la entrada, la presión supera la fuerza de resorte para empujar el núcleo de la válvula abierto, y el fluido fluye a través del puerto de la válvula hasta la salida.
Corte inverso: cuando el fluido intenta fluir en reversa, el núcleo de la válvula está cerca del asiento de la válvula bajo la acción de la fuerza de resorte y la presión del fluido para evitar el retorno.
Compensación de presión: algunos modelos tienen función de compensación de presión, que puede mantener una velocidad de flujo estable cuando cambia la carga.
3. Parámetros técnicos
Descripción de la especificación de parámetros
Rango de diámetro de 6 mm a 30 mm (como la serie S6A a S30A)
La presión de trabajo puede alcanzar los 31.5 MPa
La presión de apertura es de 0.05 MPa, 0.15 MPa, 0.30 MPa, etc.
Rango de temperatura -30 ℃ a +80 ℃
Rango de flujo de 15 l/min a 400 L/min (diferentes diámetros corresponden a diferentes tasas de flujo)
Tipo de tubo del método de conexión, tipo de placa, conexión roscada (métrica/ind)
IV. Áreas de aplicación
El sistema hidráulico evita el flujo inverso de aceite y protege la bomba hidráulica y los componentes del sistema.
Se utiliza como válvula de backpressar en la salida de la bomba para mantener la estabilidad de la presión del sistema.
Combinado con válvulas de acelerador, válvulas secuenciales, etc. para formar una válvula de acelerador unidireccional o una válvula secuencial unidireccional.
El sistema neumático evita que el aire comprimido fluya en reversa, asegurando el funcionamiento normal de los componentes neumáticos.
Aplicado al control de velocidad y dirección de motores neumáticos, cilindros y otros equipos.
Equipos industriales CNC Machine Herramientas, equipo aeroespacial, maquinaria hidráulica de fábrica de cerámica, sistemas hidráulicos de fábrica de acero, etc.
Maquinaria de fundición, maquinaria de plástico, equipo de máquina de moldeo de soplado, accesorios hidráulicos de molino de papel y equipo de campo de aceite.
5. Precauciones para su uso
La dirección de instalación asegura que la flecha del cuerpo de la válvula apunte en línea con la dirección del flujo de fluido y evite la falla del sistema causada por la instalación inversa.
La presión de trabajo normal debe ser menor que el valor nominal para evitar daños al cuerpo de la válvula debido al uso de sobrepresión.
El caudal que coincide con la velocidad de flujo a través de la válvula de retención debe estar dentro del rango permitido del diámetro para evitar la pérdida de presión excesiva.
Mantenimiento y mantenimiento Verifique el estado de trabajo de la válvula de retención regularmente, limpie el núcleo del cuerpo y la válvula de la válvula y garantice un buen rendimiento de sellado.
Cuando no está en uso durante mucho tiempo, debe almacenarse en un lugar seco y ventilado y mantenerse regularmente.
En condiciones de funcionamiento especiales, evite instalar la válvula de retención directamente en la salida de las bombas hidráulicas con capacidades de autoconación débiles, especialmente bombas de velas de alta presión, bombas de émbolo, etc.
Si se requiere instalar directamente, se deben tomar medidas de escape para evitar la falla de succión de aire.
