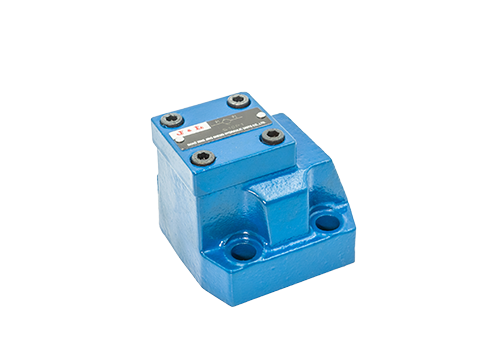

Válvula de verificación S10
La válvula de retención S10 es un elemento de control de fluido ampliamente utilizado en sistemas hidráulicos. Lo siguiente se introduce a partir de sus características estructurales, principios de trabajo, parámetros técnicos, campos de aplicaciones y precauciones:
1. Características estructurales
Diseño directo: la válvula de verificación S10 adopta una estructura recta, el canal de fluido es lineal, la resistencia del fluido es pequeña y la capacidad de flujo es fuerte.
Conexión roscada: generalmente una conexión rosca interna, que es fácil de instalar en la tubería, es fácil de instalar y tiene un buen sellado.
Estructura de la válvula cónica: el núcleo de la válvula adopta un diseño cónico, que se combina estrechamente con el asiento de la válvula, tiene un excelente rendimiento de sellado y puede evitar efectivamente la fuga de fluidos.
2. Principio de trabajo
Flujo hacia adelante: cuando el fluido fluye desde la entrada de la válvula de retención, la presión del fluido supera la fuerza de resorte, empuja el núcleo de la válvula del asiento de la válvula y el fluido fluye suavemente a través del puerto de la válvula hasta la salida.
Corte inverso: cuando el fluido intenta fluir en reversa, el núcleo de la válvula está cerca del asiento de la válvula debajo de la acción combinada de la fuerza de resorte y la presión del fluido, evitando que el fluido fluya hacia atrás y logre el control de flujo unidireccional.
3. Parámetros técnicos
Identificación del modelo: 'S10' es la identificación del modelo. Los diferentes modelos pueden corresponder a diferentes diámetros y niveles de presión.
Rango de diámetro: en general, se proporciona una variedad de especificaciones de diámetro, como S10A1.0, S10A12B (M22 × 1.5), etc., para cumplir con diferentes requisitos de flujo.
Presión de trabajo: la presión de trabajo puede alcanzar los 31.5 MPa, adecuado para sistemas hidráulicos de alta presión.
Rango de temperatura: el rango de temperatura de funcionamiento generalmente es de -30 ℃ a +80 ℃, que es adecuado para una variedad de entornos de trabajo.
Material de sellado: se utilizan piezas de sellado NBR (goma de nitrilo), que tienen buena resistencia al aceite y resistencia al desgaste.
IV. Áreas de aplicación
Sistema hidráulico: ampliamente utilizado en sistemas hidráulicos para evitar el flujo inverso de aceite y proteger las bombas hidráulicas y los componentes del sistema.
Maquinaria de construcción: en maquinaria de construcción, como excavadoras y grúas, se utiliza para controlar la velocidad y la dirección de los cilindros hidráulicos y los motores hidráulicos.
Automatización industrial: en las líneas de producción automatizadas, se utiliza para controlar el flujo unidireccional de fluidos para garantizar el funcionamiento estable del sistema.
5. cosas a tener en cuenta
Dirección de instalación: durante la instalación, debe conocer la dirección de los puertos de entrada y salida para garantizar que la dirección de la flecha del cuerpo de la válvula sea consistente con la dirección del flujo de aceite.
Presión de trabajo: durante el funcionamiento normal, la presión de trabajo debe ser menor que el valor nominal para evitar daños al cuerpo de la válvula debido al uso de sobrepresión.
Matriota de flujo: la velocidad de flujo a través de la válvula de retención debe estar dentro del rango permitido del diámetro para evitar la pérdida de presión excesiva.
Mantenimiento: verifique el estado de trabajo de la válvula de retención regularmente, limpie el cuerpo de la válvula y el núcleo de la válvula para garantizar su funcionamiento normal.
