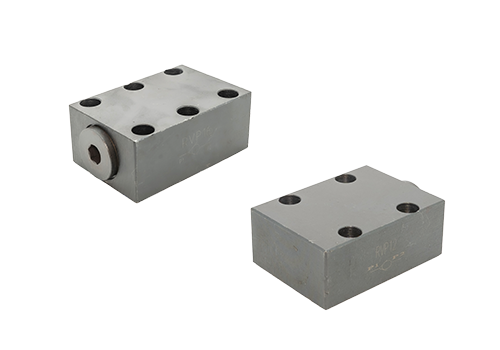

Válvula de retención de tipo RVP Tipo de placa
La válvula de retención de placa RVP es un dispositivo de control de flujo unidireccional ampliamente utilizado en sistemas hidráulicos. La siguiente es una introducción detallada:
1. Estructura básica y principio de funcionamiento
Composición estructural
La válvula de retención de placa RVP se compone principalmente de cuerpo de válvula, núcleo de válvula cónica, primavera y asiento de resorte. El cuerpo de la válvula está hecho de acero, con una estructura compacta y un pequeño tamaño de instalación, lo que facilita la integración del diseño. El núcleo de la válvula cónica coopera con el asiento de resorte para abrir automáticamente y cerrar el puerto de la válvula.
Cómo funciona
Flujo hacia adelante: cuando el aceite fluye desde la entrada, la presión supera la fuerza de resorte para empujar el núcleo de la válvula del cono para que se abra, y el aceite fluye suavemente a través del puerto de la válvula hasta la salida.
Corte inverso: cuando el aceite intenta fluir en reversa, el núcleo de la válvula del cono cierra el puerto de la válvula bajo la acción combinada de la fuerza de resorte y la presión de aceite para evitar que el aceite fluya hacia atrás.
2. Parámetros técnicos y características de rendimiento
Rango de diámetro
Las válvulas de retención de placa RVP están disponibles en una variedad de especificaciones de diámetro, que incluyen 6, 8, 10, 12, 16, 20, 25, 30, 40, etc., para cumplir con diferentes requisitos de flujo.
Encender la presión
La presión de apertura de la válvula de retención es de 0.05 MPa, lo que garantiza un funcionamiento confiable a bajas presiones.
Pérdida de presión
Se adopta la estructura de la válvula cónica y la pérdida de presión es pequeña, lo que ayuda a mejorar la eficiencia del sistema.
Temperatura y adaptabilidad de los medios
Adecuado para rangos de temperatura de -30 ° C a +80 ° C, el medio puede ser aceite hidráulico mineral o aceite hidráulico fosfato, con un rango de viscosidad de 2.8 a 500 mm²/s.
3. Funciones y aplicaciones
La función principal evita que el aceite fluya en reversa y protege los componentes del sistema hidráulico.
Se utiliza como válvula de backpressar en la salida de la bomba para mantener la estabilidad de la presión del sistema.
Se puede combinar con válvulas de acelerador, válvulas secuenciales, etc. para formar una válvula de acelerador unidireccional o una válvula secuencial unidireccional para expandir las funciones del sistema.
Áreas de aplicación
Las válvulas de retención de placa RVP se utilizan ampliamente en sistemas de automatización industrial, dispositivos de transmisión hidráulica, maquinaria de ingeniería, maquinaria agrícola y otros campos, especialmente en situaciones donde se requiere un control preciso del flujo unidireccional de fluido.
4. Precauciones para la instalación y uso
Dirección de instalación
Durante la instalación, debe conocer la dirección de los puertos de entrada y salida para garantizar que la flecha del cuerpo de la válvula apunte en la misma dirección que el flujo de aceite y evitar la falla del sistema causada por la instalación inversa.
Presión de trabajo y flujo
Durante la operación normal, la presión de trabajo debe ser menor que el valor nominal, y la velocidad de flujo debe estar dentro del rango permitido del diámetro para evitar la pérdida de presión excesiva.
Encender la selección de presión
Seleccione la presión de apertura apropiada de acuerdo con los requisitos funcionales del sistema. La presión de apertura suele ser mayor cuando se usa como válvula de presión posterior y está determinada por el valor de presión posterior.
Ubicación de instalación
Evite instalar la válvula de retención directamente en la salida de bombas hidráulicas con capacidades débiles de autoconación, especialmente las bombas de vellos de alta presión, las bombas del émbolo, etc., y tome medidas de escape si es necesario para evitar la falla de succión de aire.
V. Modelo y especificaciones
Las válvulas de retención de placa RVP están disponibles en una variedad de modelos, como RVP-6, RVP-8, RVP-10 a RVP-40, etc. Cada modelo corresponde a diferentes diámetros y especificaciones de flujo. Los usuarios pueden elegir el modelo apropiado de acuerdo con las necesidades reales.
