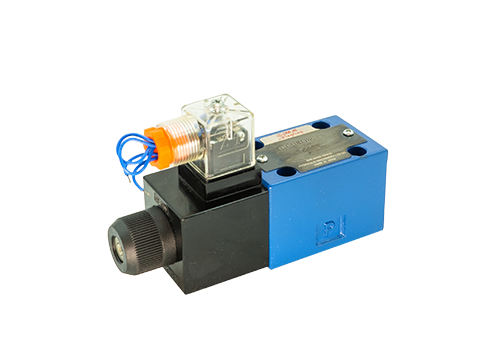

Válvula de inversión solenoide de una sola cabeza 4We6-AC220V
4We6-AC220V Válvula de inversión solenoide de una sola cabeza es un componente de control ampliamente utilizado en sistemas hidráulicos industriales. Sus parámetros centrales y características funcionales son los siguientes:
1. Parámetros centrales
Definición del modelo 4We6: serie de válvulas de inversión solenoide que representa una estructura solenoide húmeda de 4 diámetros.
AC220V: el voltaje de trabajo del solenoide es de 220 V AC.
Cabeza única: significa que el cuerpo de la válvula está equipado con solo un solenoide, que se utiliza para conducir la operación del núcleo de la válvula de un solo lado.
Diámetro del indicador de rendimiento clave: generalmente de 6 mm (especificación NG6), correspondiente a una velocidad de flujo de aproximadamente 60L/min (accionamiento eléctrico de CA).
Temperatura de funcionamiento: -30 ℃ a +70 ℃ (medio de aceite hidráulico), rango de viscosidad 2.8 ~ 380 mm²/s.
Características eléctricas: Consumo de energía: ≤40W (AC 220V);
2. Características funcionales
Diseño de electromagnet húmedo El interior del electromagnet está completamente cerrado, y la armadura se mueve en aceite hidráulico, reduciendo el desgaste y el impacto y la extensión de la vida útil.
Excelente rendimiento de disipación de calor y adaptarse a las necesidades de acción de alta frecuencia.
La alta capacidad de circulación adopta canales internos de fundición, lo que reduce la pérdida de presión y aumenta la capacidad de circulación en casi dos veces en comparación con productos similares.
El mecanismo de reinicio y seguridad está equipado con un resorte de reset, y el núcleo de la válvula volverá automáticamente a la posición media después de que se corta la energía;
Se puede instalar un botón de verificación de falla opcional para presionar manualmente el núcleo de la válvula para la verificación funcional.
El método de conexión eléctrica admite conexiones eléctricas separadas o centralizadas y es compatible con múltiples sistemas de control;
La bobina electromagnética cumple con la certificación UL 906 y pasa el estándar CE (Directiva de bajo voltaje 2014/35/UE).
Iii. Escenarios de aplicación
Maquinaria de construcción: controle la expansión y la contracción de los cilindros hidráulicos para realizar el cambio de acción de excavadoras, grúas y otros equipos.
Automatización industrial: utilizado en sistemas hidráulicos de línea de producción, controlando con precisión el inicio y la parada y la dirección de los cilindros o los motores hidráulicos.
Maquinaria agrícola: ajuste el circuito de petróleo hidráulico para realizar el levantamiento y la dirección de las herramientas agrícolas como tractores y cosechadores.
Equipo de protección del medio ambiente: en el tratamiento de aguas residuales y proyectos de tratamiento de gas residual, controle la dirección del flujo y el flujo de fluido.
4. Sugerencias de selección y uso
Puntos clave de selección: seleccione el diámetro de acuerdo con la velocidad de flujo del sistema (como 6 mm correspondiente a 60L/min);
Confirmar el tipo de fuente de alimentación (AC220V) y los requisitos de frecuencia operativa;
Considere la temperatura ambiente y el rango de viscosidad del aceite hidráulico.
Antes de la instalación y el mantenimiento, el sistema hidráulico debe limpiarse a fondo para evitar que las impurezas estancen el núcleo de la válvula;
Verifique regularmente la limpieza del aceite hidráulico (recomendado NAS1638 Nivel 9);
Después de la desactivación a largo plazo, el núcleo de la válvula debe operarse manualmente para eliminar el condensado.
V. Ejemplos de modelo típicos
4We6E61/AC220V: caudal nominal 14L/min (diámetro 5 mm, presión a 25MPa);
53 tipos de funciones de válvula de deslizamiento están disponibles para cumplir con condiciones de trabajo complejas.
4We6D6X/EG24N9K4: Las versiones de doble voltaje de doble voltaje AC 24V y DC 24V están disponibles;
Instalación de tipo placa, cumple con los estándares ISO 4401-03-02-0-05.
Resumen: la válvula de inversión de solenoide de una sola cabeza 4We6-AC220V se ha convertido en el elemento de control de núcleo de los sistemas hidráulicos industriales con su alta confiabilidad, fuerte compatibilidad y método de conexión eléctrica flexible. Al seleccionar el modelo, concéntrese en el diámetro, la presión y los parámetros eléctricos para garantizar que coincidan con los requisitos del sistema.
