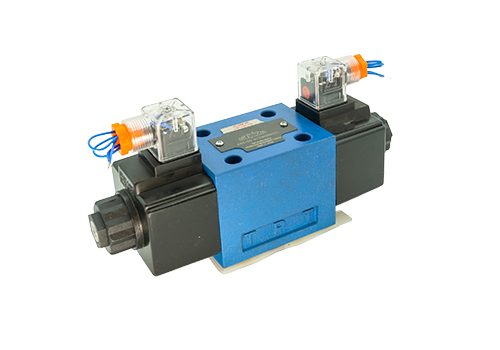

Válvula de inversión solenoide 4We10-AC220V
4We10-AC220V La válvula de inversión del solenoide es un componente de control ampliamente utilizado en sistemas hidráulicos industriales. Sus parámetros centrales y características funcionales son los siguientes:
1. Parámetros centrales
Definición del modelo 4We10: serie de válvulas de inversión solenoide con 4 diámetro y estructura solenoide húmeda, con un diámetro de 10 mm (NG10).
AC220V: el voltaje de trabajo del solenoide es de 220 V CA, adecuado para alimentación industrial estándar.
Cabeza única/doble: configuración opcional de cabeza única (electromagnet de un lado) o cabeza doble (dos lados Electromagnet) para satisfacer diferentes necesidades de control.
Flujo de indicadores de rendimiento clave: el caudal puede alcanzar 140L/min (depender del modelo), adaptándose a sistemas hidráulicos de gran flujo.
Presión máxima: puede soportar una sobrepresión breve a 350 bar.
Temperatura de trabajo: -30 ℃ a +80 ℃ (medio de aceite hidráulico), adaptándose a condiciones de trabajo duras.
Características eléctricas: consumo de energía: ≤60W (CA 220V);
2. Características funcionales
Diseño de electromagnet húmedo El interior del electromagnet está completamente cerrado, y la armadura se mueve en aceite hidráulico, reduciendo el desgaste y el impacto y la extensión de la vida útil.
Excelente rendimiento de disipación de calor y adaptarse a las necesidades de acción de alta frecuencia.
La alta capacidad de circulación adopta canales internos fundidos, y la pérdida de presión se reduce, y la capacidad de circulación es casi el doble que los productos similares (hasta 140L/min).
El mecanismo de reinicio y seguridad está equipado con un resorte de reset, y el núcleo de la válvula volverá automáticamente a la posición media después de que se corta la energía;
Se puede instalar un botón de verificación de falla opcional para presionar manualmente el núcleo de la válvula para la verificación funcional;
Función de monitoreo de la posición del carrete (opcional) para una mayor seguridad.
El método de conexión eléctrica admite conexiones eléctricas separadas o centralizadas y es compatible con múltiples sistemas de control;
La bobina electromagnética cumple con la certificación UL 906 y pasa el estándar CE (Directiva de bajo voltaje 2014/35/UE).
Instalación e instalación de la placa compatible, que cumple con el estándar ISO 4401-03-02-0-05, compatible con el tamaño de conexión DIN24340;
El dispositivo de operación de emergencia manual es opcional para garantizar que la válvula aún se pueda cambiar cuando no hay imán para la fuente de alimentación.
Iii. Escenarios de aplicación
Maquinaria de construcción: controle la expansión y la contracción de los cilindros hidráulicos para realizar el cambio de acción de excavadoras, grúas y otros equipos.
Automatización industrial: utilizado en sistemas hidráulicos de línea de producción, controlando con precisión el inicio y la parada y la dirección de los cilindros o los motores hidráulicos.
Maquinaria agrícola: ajuste el circuito de petróleo hidráulico para realizar el levantamiento y la dirección de las herramientas agrícolas como tractores y cosechadores.
Equipo de protección del medio ambiente: en el tratamiento de aguas residuales y proyectos de tratamiento de gas residual, controle la dirección del flujo y el flujo de fluido.
4. Ventajas técnicas
Diseño de electromagnet húmedo de alta fiabilidad con una vida útil de millones de acciones;
Realice con el modo de puerto ISO 4401-03-02-0-05, con alta compatibilidad.
El control flexible proporciona versiones de 4/3-, 4/2 o 3/2 vías para satisfacer las diferentes necesidades;
Función de monitoreo de posición de núcleo de válvula opcional para garantizar la seguridad del sistema.
Fácil de mantener la bobina electromagnética que puede girar 90 °, y no es necesario abrir la cavidad sellada resistente a la presión al reemplazar la bobina;
Dispositivo de operación de emergencia manual para una fácil depuración y reparación.
