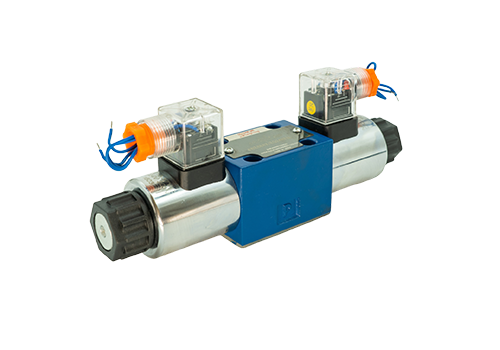

Válvula de inversión electromagnética 4We6-6x
4We6-6x La válvula de inversión electromagnética es una válvula de control direccional ampliamente utilizada en sistemas hidráulicos. Pertenece a la serie de productos estándar de marcas como Rexroth. La siguiente es una introducción detallada a este modelo de válvula de inversión electromagnética:

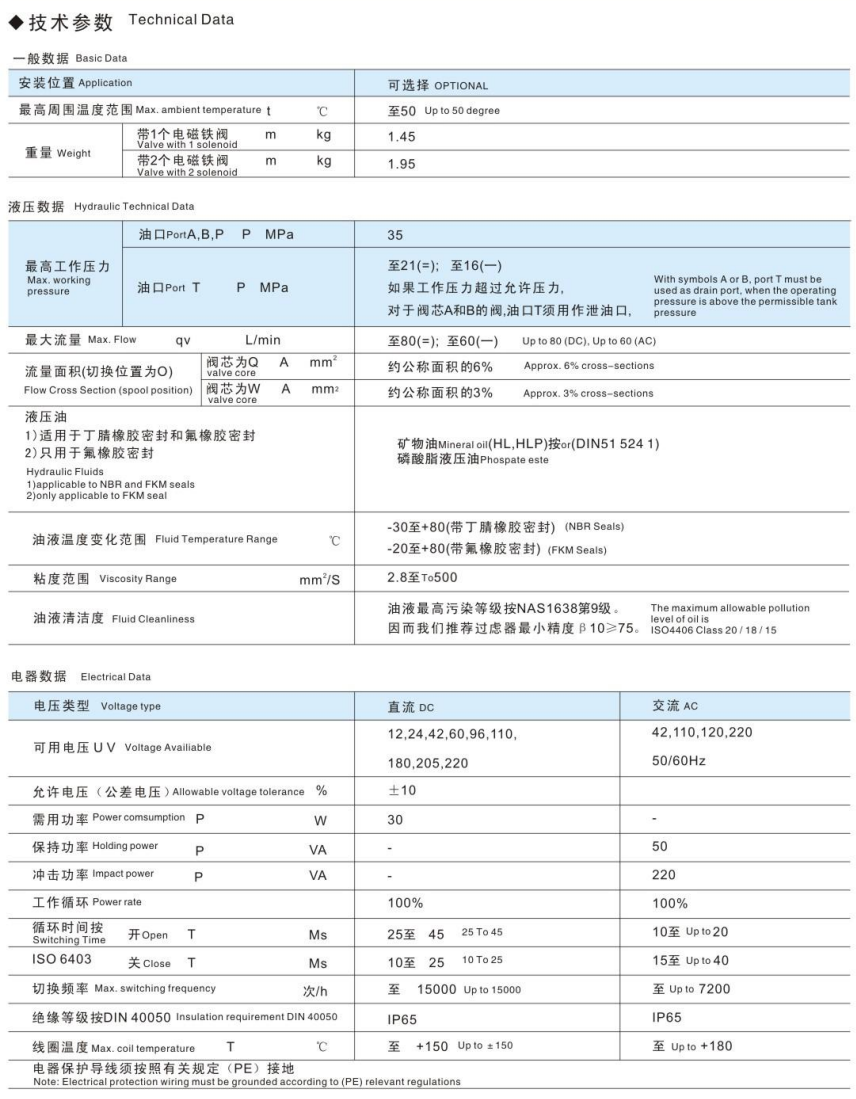

1. Parámetros y características básicas
Estructura del modelo: 4We6-6x4: representa 4 puertos de aceite de trabajo (P, A, B, T).
WE6: indica la serie y las especificaciones de la válvula (el diámetro es de 6 mm).
6x: indica el código funcional y los estándares de la superficie de montaje de la válvula (como ISO 4401).
Diámetro: 6 mm, adecuado para sistemas hidráulicos de flujo pequeño y mediano.
Método de control: control electromagnético, reversión del núcleo de la válvula de accionamiento a través del solenoide.
Estándar de la superficie de instalación: cumple con los estándares internacionales como ISO 4401, Cetop-RP 121H, etc., para un fácil intercambio e instalación.

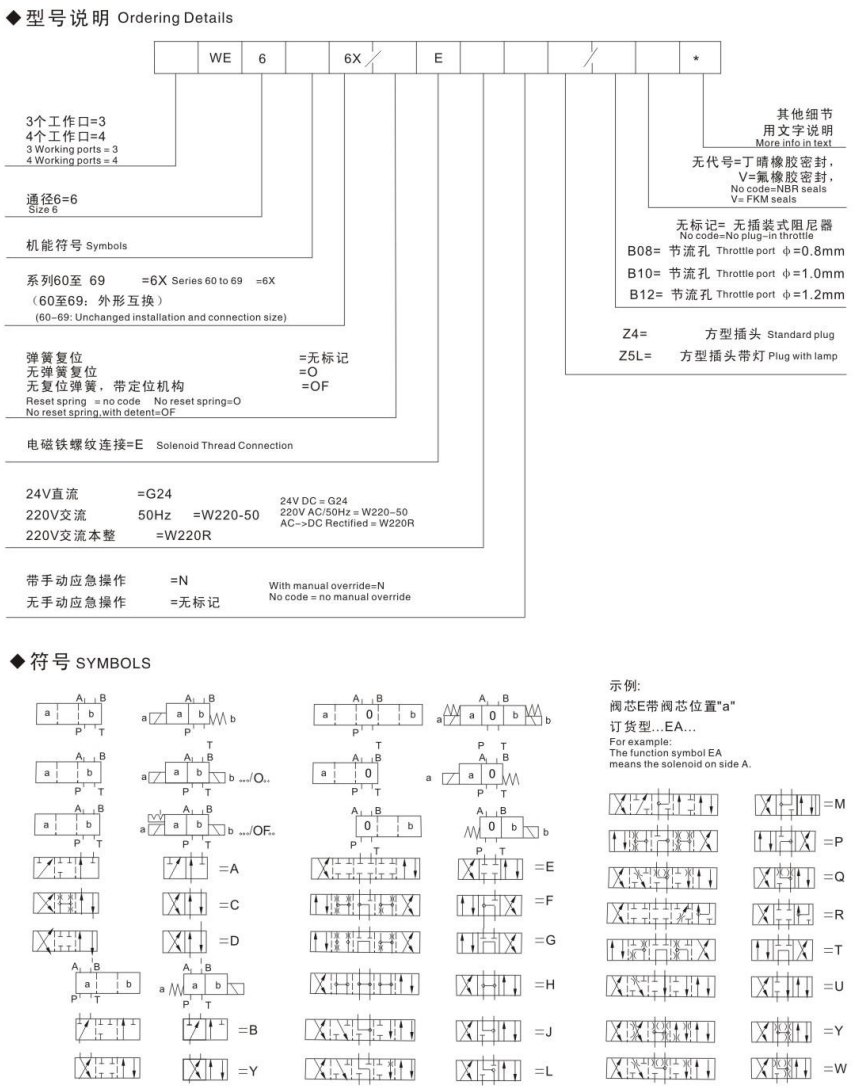

Función del núcleo de la válvula: de acuerdo con el sufijo modelo (como A, B, C, D, etc.), se proporcionan una variedad de funciones de válvula de deslizamiento (como O, H, Y, etc.) para satisfacer las diferentes necesidades de control.
Tipo de electromagnet: Solenoide de CC o CA húmedo, opcionalmente con bobinas extraíbles para un fácil mantenimiento.
Nivel de presión: la presión de trabajo puede alcanzar los 350 bares (consulte la muestra del producto para más detalles).
Rango de flujo: la velocidad de flujo suele ser de 80L/min (consulte la muestra del producto para más detalles).
Nivel de protección: generalmente IP65, adecuado para entornos industriales generales.

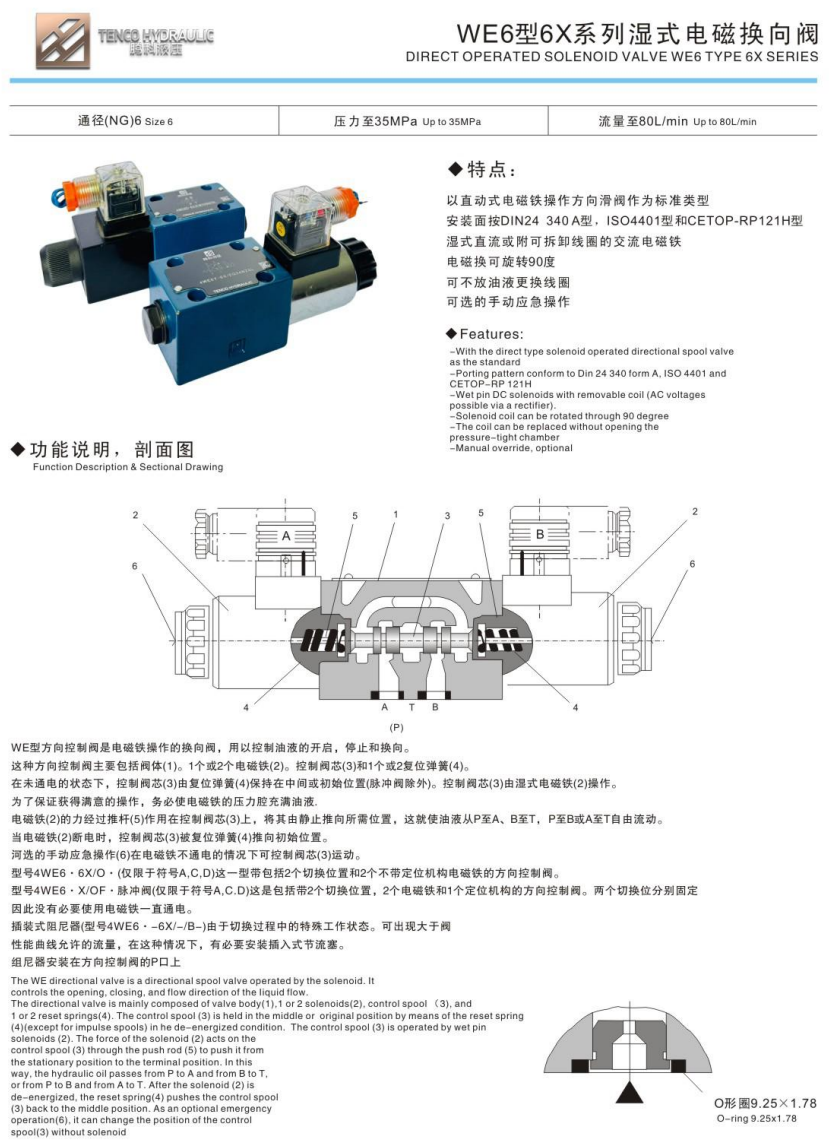

2. Principio de trabajo
Conduzca electromagnético: cuando se enciende el solenoide, se genera un campo magnético para atraer el núcleo de la válvula, empujar el núcleo de la válvula para moverse a la posición designada, cambiar el estado de conexión del puerto de aceite y realizar el control de la dirección del flujo del aceite hidráulico.
RESET DE SPRING: Después de desconectar la potencia, el núcleo de la válvula regresa a la posición mediana o inicial bajo la acción del resorte de retorno.
Operación de emergencia manual: algunos modelos están equipados con dispositivos de operación de emergencia manuales que pueden cambiar manualmente la posición del núcleo de la válvula cuando el solenoide falla.
3. Áreas de aplicación
Equipo industrial: como máquinas de moldeo por inyección, máquinas de fundición, máquinas herramientas, etc., utilizados para controlar el movimiento de cilindros hidráulicos y motores hidráulicos.
Maquinaria de construcción: como excavadoras, grúas, etc., utilizada para controlar movimientos como caminar, girar y levantar.
Maquinaria agrícola: como tractores, cosechadores, etc., utilizados para controlar los sistemas de suspensión hidráulica y los sistemas de dirección.
Otros campos: como barcos, aeroespacial, metalurgia, etc., utilizados en varios sistemas de control hidráulico.
4. Selección y precauciones
Selección de funciones: seleccione las funciones apropiadas de la válvula de deslizamiento de acuerdo con las necesidades del sistema (como el cierre mediano de tipo O, la descarga mediana de tipo H, etc.).
Selección de voltaje: seleccione DC (CC) o Solenoide de CA (AC) de acuerdo con las condiciones de la fuente de alimentación y confirme el nivel de voltaje (como DC24V, AC220V, etc.).
Método de instalación: confirme los estándares de la superficie de instalación (como ISO 4401) y los métodos de conexión (como la conexión de la placa, la conexión del tubo, etc.).
Condiciones ambientales: elija el nivel de protección apropiado y los materiales de sellado (como el caucho de nitrilo, el fluoroelastómero, etc.) de acuerdo con el entorno de uso.
5. Instalación y mantenimiento
Verifique antes de la instalación: asegúrese de que el modelo de válvula, las especificaciones y la función cumplan con los requisitos del sistema, y verifique si el cuerpo de la válvula y el solenoide están intactos.
Dirección de instalación: instale de acuerdo con la marca de dirección de flujo en el cuerpo de la válvula para asegurarse de que el puerto de aceite esté conectado correctamente.
Conexión eléctrica: conecte la bobina solenoide de acuerdo con los dibujos eléctricos, prestando atención a la polaridad y el método de cableado.
Depuración y prueba: verifique si el solenoide es flexible antes de encender, aumenta gradualmente la presión durante la depuración y observa el estado de trabajo de la válvula.
Mantenimiento diario: verifique regularmente el estado de trabajo del núcleo del solenoide y la válvula, limpie la superficie del cuerpo de la válvula y evite la contaminación del aceite.
6. Preguntas frecuentes y soluciones
Estancamiento de la carretilla de la válvula: verifique la limpieza del aceite, limpie el cuerpo de la válvula y el carrete de la válvula y reemplace los sellos desgastados.
El electroimán no se mueve: verifique la fuente de alimentación y el cableado, mida la resistencia de la bobina y reemplace el electroimán dañado.
Fuga: verifique el desgaste del cuerpo de la válvula y selle, apriete los pernos de conexión y reemplace el sello si es necesario.
Ruido excesivo: verifique la viscosidad del aceite y la presión del sistema, ajuste la posición de instalación de la válvula y reduzca la vibración.
