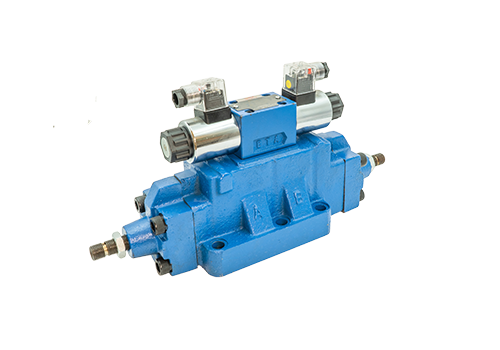

Válvula de inversión electrohidráulica 34eyy-H20
La válvula de inversión electrohidráulica 34EYY-H20 es un elemento de control hidráulico de alto rendimiento, que se usa ampliamente en sistemas hidráulicos industriales que requieren un flujo grande y alta presión. La siguiente es una introducción detallada a sus características, parámetros técnicos y escenarios de aplicación:
1. Características del producto
El control piloto electromagnético controla la válvula hidráulica con gran diámetro a través de una válvula de inversión solenoide de solenoide de pequeña capacidad para realizar la inversión de la válvula deslizante, que es adecuada para sistemas hidráulicos de flujo grande.
La alta presión respalda la presión nominal de hasta 31.5MPa, satisface las necesidades de condiciones de trabajo de alta presión y garantiza un funcionamiento estable del sistema.
La selección de múltiples rutas proporciona diámetros nominales como 16 mm, 20 mm, 32 mm, etc., y los usuarios pueden elegir de manera flexible de acuerdo con los requisitos de flujo del sistema.
El diseño de conexión de la placa adopta un método de conexión de placa, que es conveniente para instalar y facilitar el diseño y el mantenimiento de los sistemas hidráulicos integrados.
Varias configuraciones funcionales se pueden equipar con un mecanismo de ajuste de carrera, una sola válvula de amortiguación o una válvula de amortiguación doble para satisfacer las necesidades de control en diferentes condiciones de trabajo.
2. Parámetros técnicos
Descripción de la especificación de parámetros
Serie Modelo 34EYY-H20 (como 34EYY-H20B-TCZZET, etc.)
Número de posiciones y número de canales 34 = tres bits de cuatro vías (puede realizar una conmutación de función media)
Modo de control Tipo de CC húmedo (E) o tipo de CA húmedo (B), código de forma hidráulica (yy)
Presión nominal 31.5MPA
Diámetros nominales de 16 mm, 20 mm, 32 mm (el modelo de ejemplo es de 20 mm de diámetro)
Conexión del método de conexión Conexión (b)
Hay funciones adicionales disponibles con mecanismo de ajuste de accidente cerebrovascular (CC), válvula de amortiguación única (z) o válvula de amortiguación doble (ZZ)
Métodos de drenaje de aceite: suministro interno y fuga externa (sin marca), suministro externo y fuga externa (E), suministro interno y fuga interna (ET), suministro externo y fuga interna (t)
3. Principio de trabajo
Control piloto solenoide: la válvula solenoide actúa como una válvula piloto. Después de recibir la señal eléctrica, empuja la válvula de deslizamiento de la válvula hidráulica para redirigir, dando así la conmutación de la dirección del circuito de aceite principal.
Reversión hidráulica: la válvula hidráulica impulsa la válvula de deslizamiento a través del empuje hidráulico, lo que permite que pase un gran flujo de aceite, satisfaciendo las necesidades de sistemas de flujo de alta presión y grandes.
Función mediana: el diseño de cuatro vías de tres dígitos puede realizar funciones como el corte y la descarga mediana, y adaptarse a diferentes condiciones de trabajo.
IV. Escenarios de aplicación
Los soportes hidráulicos se utilizan para controlar el movimiento de los soportes hidráulicos, realizar un control de sincronización de carga múltiple y mejorar la eficiencia y la seguridad del trabajo.
La maquinaria de construcción controla el movimiento de cilindros hidráulicos y motores de aceite en equipos como excavadoras y grúas para garantizar el funcionamiento estable del equipo.
El equipo industrial se utiliza en máquinas herramientas hidráulicas, máquinas de moldeo por inyección y otros equipos para lograr un control hidráulico de alta precisión y alta sensible.
