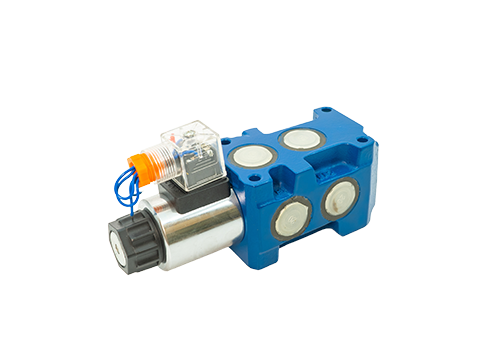

Válvula de inversión de seis vías KVH6 de dos posiciones
La válvula de inversión de seis vías KVH6 de dos posiciones es un componente de control ampliamente utilizado en automatización industrial, sistemas hidráulicos y otros campos. La siguiente es una introducción detallada de los aspectos de las características del producto, parámetros técnicos, escenarios de aplicación, principios de trabajo, sugerencias de compra, etc.:
1. Características del producto
Función de seis vías de dos dígitos
La válvula de inversión tiene dos posiciones de trabajo (dos posiciones) y seis puertos de aceite (seis vías). A través de la conmutación del núcleo de la válvula, el circuito de aceite se puede conectar y desconectarse de manera flexible, satisfaciendo las necesidades de control de los sistemas hidráulicos complejos.
Método de accionamiento electromagnético
El electromagnet se utiliza como fuente de conducción, que tiene una velocidad de respuesta rápida y una alta precisión de control, y puede realizar un control automático remoto y reducir la intensidad de operación manual.
Alta compatibilidad
Proporciona una variedad de especificaciones de voltaje (como DC12V, DC24V, etc.) para adaptarse a diferentes entornos de fuente de alimentación; Los tamaños de interfaz son diversos (como G1/4, G3/8, G1/2, etc.), que son convenientes para la integración con los sistemas hidráulicos existentes.
Soporte de alto flujo y presión
El rango de caudal cubre 20L/min a 160L/min, y la presión de trabajo puede alcanzar los 31.5MPa, satisfaciendo las necesidades de grandes condiciones de flujo y alta presión.
Ventajas estructurales y materiales
Diseño compacto: tamaño pequeño, peso ligero, espacio de instalación de ahorro.
Materiales resistentes a la corrosión: el acero inoxidable está surgiendo en la superficie de sellado, el anillo de goma de poliuretano está incrustado con discos de válvula, anti-rominación y resistente al desgaste, y tiene una larga vida útil.
Procesamiento de alta precisión: la rugosidad de la superficie de sellado RA≤0.8 μm asegura el rendimiento del sellado.
2. Parámetros técnicos
Descripción del parámetro
Diámetro nominal de 1/4 de pulgada a 1/2 pulgada (opcional dependiendo del modelo)
Presión nominal 1.0MPA (regular), soporte 31.5MPA (modelo específico)
Temperatura aplicable -20 ℃ a +80 ℃ (tipo estándar), el tipo de temperatura alta se puede ampliar a temperaturas más altas
Adecuado para aceite hidráulico medio, aceite lubricante, etc.
Conexión de la brida del formulario de conexión, conexión roscada (opcional según el modelo)
Método de control Control electromagnético (DC12V, DC24V, etc.)
Rango de flujo 20L/min a 160L/min (dependiendo del modelo y el nivel de presión)
Iii. Escenarios de aplicación
Automatización industrial
Se utiliza en sistemas hidráulicos para máquinas herramientas, máquinas de moldeo por inyección, máquinas de fundición a muerte y otros equipos para realizar una conmutación rápida y control de los circuitos de aceite.
Maquinaria de ingeniería
En excavadoras, grullas y otros equipos, el movimiento de cilindros hidráulicos y motores hidráulicos se controla para mejorar la precisión y eficiencia operativa del equipo.
Mía y metalurgia
Sistemas hidráulicos utilizados en maquinaria minera y equipos metalúrgicos para adaptarse a condiciones de trabajo duras y garantizar un funcionamiento estable del equipo.
Maquinaria agrícola
En equipos agrícolas como tractores y cosechadores, se controlan la dirección, el levantamiento y otras funciones del sistema hidráulico.
4. Principio de trabajo
La válvula de inversión de seis vías KVH6 de dos posiciones controla el movimiento del núcleo de la válvula a través de la potencia de encendido del solenoide:
Estado de apagado: el núcleo de la válvula está en su posición inicial, algunos puertos de aceite están conectados y otros puertos de aceite están cerrados.
Estado de encendido: el núcleo de la válvula de succión del solenoide se mueve a otra posición, cambia el estado de conexión del puerto de aceite y se da cuenta de la reversión del circuito de aceite.
Sellado y conmutación: cuando se mueve el núcleo de la válvula, el conjunto de sellado cierra u abre el puerto de aceite correspondiente bajo la acción de una leva para garantizar la confiabilidad y el sellado de la conmutación del circuito de aceite.
