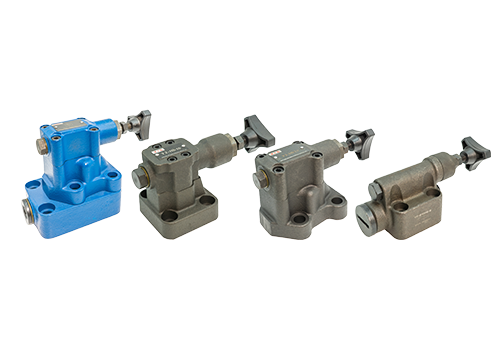

Válvula de desbordamiento HY-H20 HY-H10 Y2-H20 Y2-H10 YFB10
1. Válvulas de descarga y desbordamiento de Hy-H20 y Hy-H10
1. Descripción general del producto
La válvula de descarga y alivio de la serie HY se superpone en la válvula de alivio de la serie Y2 y se superpone con una válvula de retención especial. Es adecuado para sistemas de acumuladores y sistemas de bomba de combinación de alta y baja presión.
Funciones principales: descarga automática Cuando la presión de carga del acumulador alcanza el valor establecido, y el acumulador suministra aceite al sistema; En el sistema combinado de bombas de alta y baja presión, se realiza la descarga automática de bombas de flujo a gran presión.
2. Parámetros técnicos
Modelo de diámetro nominal (MM) Rango de ajuste de presión (MPA) Flujo nominal (L/min) Flujo nominal (L/min)
HY-H10 10 2.5 ～ 8.0 / 6.3 ～ 16 / 8.0 ～ 20 /16 ～ 31.5 50 40
HY -H20 20 - 125 100
3. Características
Estructura compacta: tamaño pequeño, peso ligero, fácil de instalar.
Rendimiento estable: trabajo confiable y fácil mantenimiento.
Regulación de presión flexible: cambie la presión de ajuste rotando la presión que regula la rueda de mano y reemplazando el resorte de regulación de presión para ajustar el rango de presión.
2. Válvulas de alivio Y2-H20 e Y2-H10
1. Descripción general del producto
La válvula de alivio de tipo Y2 adopta una estructura de tipo de válvula cónica equilibrada (secundaria concéntrica), que tiene las características de tamaño pequeño, peso ligero, fácil mantenimiento y alta presión y bajo ruido.
Funciones principales: Mantenga la presión constante del sistema hidráulico, evite que la presión del sistema se sobrecargue y proteja la seguridad de los sistemas de bomba y circuito de aceite.
2. Parámetros técnicos
Modelo de diámetro nominal (mm) Presión nominal (MPA) Rango de regulación de presión (MPA) Caud de flujo nominal (L/min)
Y2-H10 10 31.5 0.6 ～ 8/4 ～ 16/8 ～ 20/16 ～ 31.5 50
Y2 -H20 20 31.5 - 100
3. Características
Alta presión y bajo ruido: diseño de la válvula de cono de equilibrio para reducir el ruido.
Instalación flexible: proporciona conexión roscada, conexión de placa y conexión de brida.
Fácil de mantener: reemplazar el resorte de ajuste puede cambiar el rango de ajuste de presión.
Iii. Válvula de alivio YFB10
1. Descripción general del producto
La válvula de alivio de tipo YFB10 adopta un mecanismo de pistón equilibrado, y la presión se ajusta a un tipo de volante, que tiene las ventajas de tamaño pequeño, peso ligero, fácil mantenimiento y bajo ruido.
Funciones principales: Mantenga la presión del sistema hidráulico constante y evite la sobrecarga de la presión del sistema.
2. Parámetros técnicos
Modelo de diámetro nominal (MM) Presión nominal (MPA) Rango de regulación de presión (MPA) Flujo nominal (L/min)
YFB10 10 31.5 0.6 ～ 8/4 ～ 16/8 ～ 20/16 ～ 31.5 40
3. Características
Trabajo confiable: diseño de pistón equilibrado para garantizar una presión estable.
Instalación flexible: admite conexión roscada y conexión de brida, y la cubierta de la válvula se puede instalar en cualquier posición alrededor de 90 °.
Fácil de operar: el diseño de la rueda de mano que regula la presión es conveniente para el ajuste en el sitio.
4. Sugerencias de comparación y selección de productos
Características Hy Tipo Y2 Tipo YFB Tipo
Válvula de descarga y desbordamiento de características estructurales, tipo de pistón de válvula de cono equilibrada
Método de regulación de presión Rotación Regulación de presión Regulación de la presión del volante
Método de conexión Tipo de placa rosca/placa tipo/brida Conexión de rosca/brida Conexión
Sistema de acumulador de escenario aplicable, sistema de combinación de bomba de bomba de alta y baja presión Sistema hidráulico general Sistema hidráulico general
Nivel de ruido - Bajo
Sugerencias de selección:
Tipo HY: adecuado para sistemas de acumuladores o sistemas de combinación de bomba de alta presión alta y baja que requieren una función de descarga automática.
Tipo Y2: adecuado para sistemas hidráulicos generales con altos requisitos para el ruido y el volumen.
Tipo YFB: adecuado para sistemas hidráulicos generales que requieren regulación de presión del volante y requieren flexibilidad de instalación.
V. Áreas de aplicación
Maquinaria de construcción: sistema hidráulico para equipos como excavadoras, grúas, etc.
Equipo industrial: control de presión de máquinas herramientas hidráulicas, máquinas de moldeo por inyección y otros equipos.
Maquinaria agrícola: sistema de transmisión hidráulica para tractores, cosechadoras y otros equipos.
Equipo de minería: control hidráulico de soporte hidráulico, máquina perforadora y otros equipos.
