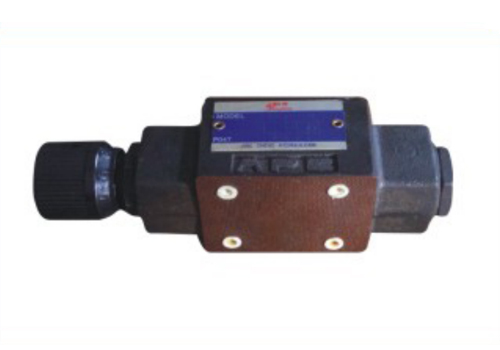

Válvula de control de velocidad MSA
La válvula de control de velocidad de tipo MSA es una válvula de control de flujo utilizada en sistemas hidráulicos. La siguiente es una introducción detallada de los aspectos de los principios estructurales, parámetros técnicos, campos de aplicaciones, etc.:
1. Estructura y principio de funcionamiento
Composición estructural: la válvula de control de velocidad de tipo MSA consiste en una válvula reductora de presión y una válvula del acelerador en serie, y pertenece a una válvula de control de flujo de dos vías.
Principio de trabajo: después de que el aceite ingresa a la válvula de control de velocidad, primero pasa a través de la válvula reductora de presión para reducir la presión, y luego se estrangula a través de la válvula del acelerador.
La válvula reductora de presión compensa la válvula del acelerador para mantener constante la diferencia de presión entre la parte delantera y trasera de la válvula del acelerador, eliminando así el impacto de los cambios de carga en la velocidad de flujo.
La velocidad de flujo de la válvula de control de velocidad se ajusta dentro de 120 ° a través del mango. Después de ajustar el caudal, la posición del mango se puede solucionar mediante la perilla de sujeción, y el valor de flujo se muestra desde el dial.
2. Parámetros técnicos
Diámetro: 30 mm
Rango de ajuste de flujo: dependiendo del modelo, el caudal puede alcanzar 160L/min, 250L/min, 300L/min, etc.
Medios: aceite hidráulico mineral
Temperatura del medio: -20 ℃ a 70 ℃
Viscosidad de los medios: 2.8 mm²/s a 380 mm²/s
Diferencia de presión mínima: 0.5MPa a 1MPA (relacionado con la velocidad de flujo)
3. Modelo y especificaciones
Modelos comunes: MSA-01-X-50, MSA30EP-160L, MSA30EP-250L, MSA30EP-300L, etc.
Características de especificación: Diámetro: generalmente hay 30 mm y otras especificaciones de diámetro disponibles
Flujo: dependiendo del modelo, el rango de flujo varía desde decenas de litros por minuto hasta cientos de litros por minuto.
Rango de temperatura: la temperatura media aplicable es generalmente -20 ℃ a 70 ℃, y algunos modelos se pueden ampliar a -20 ℃ a 80 ℃
IV. Áreas de aplicación
Campo industrial: utilizado en sistemas de transmisión de materiales, equipos de tratamiento de agua, calderas, compresores de aire, etc., para controlar los parámetros, como la velocidad de transmisión de materiales, la temperatura y la presión.
Campo agrícola: en los sistemas de riego de rociadores y los sistemas de riego por goteo, el buen crecimiento y el desarrollo saludable de los cultivos se pueden lograr regulando el flujo y la presión de agua.
Campo de construcción: utilizado en sistemas de control de automatización de edificios, como sistemas de aire acondicionado, sistemas de suministro de agua, suministro de agua y sistemas de drenaje, etc., para realizar la regulación y el control del flujo
V. Características del producto
Compensación de presión: compensación de presión para la válvula del acelerador a través de la válvula reductora de presión, de modo que la velocidad de flujo no se ve afectada por el cambio de presión de carga y mantenga la velocidad de trabajo estable
Ajuste del flujo: el flujo es ajustado por el mango dentro del rango de 120 °. Después de ajustar el flujo, la posición del mango se puede solucionar mediante la perilla de sujeción, y el valor del flujo se muestra desde el dial.
Configuración opcional: la válvula de reducción de presión se puede seleccionar si debe tener un regulador de accidente cerebrovascular para cumplir con diferentes condiciones de trabajo.
VI. Uso y mantenimiento
Instalación: asegúrese de que la superficie de instalación sea plana y use una llave de torque para apretar los pernos de acuerdo con el par especificado
Uso: evite la presión del sistema que excede la clasificación del producto, verifique la limpieza del petróleo regularmente y evite que las impurezas ingresen al cuerpo de la válvula
Mantenimiento: verifique regularmente el rendimiento de sellado del cuerpo de la válvula, limpie la superficie del cuerpo de la válvula y evite que las manchas de aceite se acumulen
