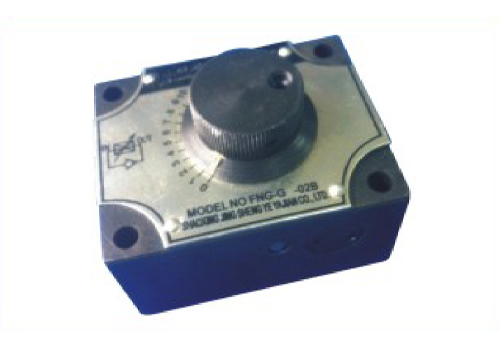

Válvula de control de velocidad FNG-G-02B
La válvula de control de velocidad FNG-G-02B es un dispositivo de regulación de flujo basado en la tecnología de control hidráulico. Tiene función de compensación de presión y puede mantener la velocidad de flujo cuando cambia la carga, asegurando así la velocidad de movimiento constante del actuador hidráulico. El siguiente es un análisis detallado de este modelo de válvula de control de velocidad:
1. Características del producto
La función de compensación de presión compensa automáticamente el impacto de los cambios de carga en el caudal a través de la combinación de serie de una válvula reductora de presión de diferencia fija y una válvula de acelerador, de modo que la diferencia de presión entre la parte delantera y trasera de la válvula del acelerador permanece constante.
Cuando la carga aumenta, la válvula reductora de presión se ajusta automáticamente para aumentar la presión de entrada de la válvula del acelerador para mantener un flujo estable; Cuando la carga disminuye, la válvula reductora de presión reduce la presión de entrada en consecuencia para garantizar que el flujo permanezca sin cambios.
Estabilidad del flujo Cuando la carga cambia, la velocidad de flujo a través de la válvula de control de velocidad se mantiene constante a través del mecanismo de compensación de presión para evitar la inestabilidad de la velocidad causada por las fluctuaciones de carga.
Estructura y principio de funcionamiento Estructura: consiste en el cuerpo de la válvula, el carrete de la válvula reductora de presión, el resorte de la válvula reductora de la presión, el carrete de la válvula del acelerador, el resorte de la válvula del acelerador, la varilla de ajuste y el mango de control de velocidad.
Principio de trabajo: el aceite a presión ingresa desde la entrada de aceite, y luego ingresa a la válvula del acelerador después de reducirse a través de la válvula reductora de presión, y luego se estrella a través del surco triangular axial de la válvula del acelerador y fluye. Girar el mango de control de velocidad puede ajustar la posición del carrete de la válvula del acelerador, cambiando así la velocidad de flujo.
2. Parámetros y especificaciones técnicas
Descripción del modelo: FKC: indica la válvula de control de velocidad unidireccional (tipo de compensación de presión).
G: El método de instalación es la instalación de tipo placa.
02: Identificación del rango de ajuste de flujo.
B: puede indicar una dirección o configuración de puerto de flujo específico.
Rango de flujo: generalmente adecuado para sistemas hidráulicos con caudales pequeños y medianos. El rango de flujo específico debe consultar el manual del producto o la lista de parámetros técnicos.
Iii. Escenarios de aplicación
Los sistemas de transmisión hidráulica son adecuados para sistemas hidráulicos que requieren un control preciso de la velocidad de los actuadores, como máquinas herramientas, máquinas de moldeo por inyección, máquinas de fundición a muerte, etc.
La maquinaria de construcción se utiliza en maquinaria de construcción, como excavadoras y grúas para controlar la velocidad de los cilindros hidráulicos o los motores hidráulicos para garantizar la estabilidad y la seguridad de la operación.
El equipo de automatización se utiliza en líneas de producción automatizadas para controlar la velocidad de los actuadores hidráulicos y lograr un control de proceso preciso.
4. Comprar y usar sugerencias
Seleccione el modelo de acuerdo con los requisitos y parámetros del sistema, como la velocidad de flujo, la presión y la temperatura de trabajo del sistema hidráulico, y seleccione el modelo de válvula de control de velocidad apropiado.
Preste atención a la instalación y la puesta en marcha de la válvula de control de velocidad debe asegurarse para instalarse en la dirección correcta para evitar fallas causadas por una instalación inadecuada.
Durante la depuración, la velocidad de flujo de la válvula de control de velocidad debe ajustarse de acuerdo con las condiciones de trabajo reales para garantizar la operación estable del sistema.
Mantenimiento y mantenimiento regulares Verifique el estado de trabajo de la válvula de control de velocidad regularmente, limpie el núcleo de la válvula y el núcleo de la válvula para garantizar su funcionamiento normal.
Si se encuentra fugas o ruido anormal, debe repararse o reemplazarse a tiempo.
