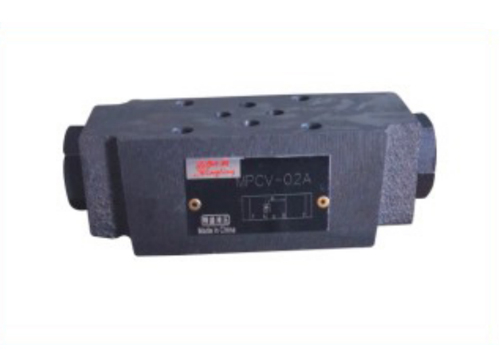

Válvula de control de control hidráulico superpuesto de tipo MPCV
MPCV La válvula de control de control hidráulico superpuesto es un componente de control ampliamente utilizado en sistemas hidráulicos, con las características de la estructura compacta, diversas funciones y un rendimiento confiable. La siguiente es una introducción detallada de los aspectos de los principios estructurales, parámetros técnicos, campos de aplicaciones, ventajas de productos, etc.:
1. Estructura y principio de funcionamiento
Composición estructural: la válvula de control de control hidráulico superpuesto MPCV se compone principalmente de cuerpo de válvula de acero, núcleo de válvula de retención, pistón piloto, núcleo de válvula cónica piloto y otros componentes. El interior del cuerpo de la válvula está diseñado como una estructura apilada, y el control de flujo inverso de la válvula de retención se logra a través del circuito de aceite hidráulico.
Principio de trabajo: Flujo hacia adelante: cuando el aceite fluye desde el puerto A1 al puerto A2, el núcleo de la válvula de retención se abre por la presión del aceite y el aceite pasa suavemente.
Flujo inverso: cuando se pasa el aceite a presión al puerto de aceite de control, se empuja el pistón piloto. A través de la acción del núcleo de la válvula del cono piloto, se puede abrir el núcleo de la válvula de retención inversa y el aceite puede fluir desde el puerto A2 al puerto A1.
Función de sujeción de presión: cuando las entradas de aceite A1 y B1 están fuera de presión, la fuerza de resorte presiona el núcleo de la válvula firmemente sobre el asiento de la válvula, corta el circuito de aceite y logra la sujeción de presión.
2. Parámetros técnicos
Diámetro nominal: 6 mm, 10 mm, 16 mm, 25 mm, etc.
Presión nominal: 0.5MPa a 25MPa.
Temperatura aplicable: -15 ℃ a +70 ℃.
Medios aplicables: aceite mineral, aceite hidráulico, etc.
Formularios de conexión: carga rápida, conexión roscada, etc.
Modo de conducción: unidad hidráulica.
Iii. Áreas de aplicación
Sistema hidráulico: ampliamente utilizado en sistemas hidráulicos industriales como máquinas herramientas, maquinaria hidráulica, máquinas de aserrado, tornos CNC, equipos de forja, máquinas de moldeo por inyección, prensas y otros sistemas hidráulicos industriales.
Maquinaria de mina de carbón: juega un papel importante en los equipos de apoyo hidráulico para garantizar la estabilidad y la confiabilidad del sistema.
Maquinaria especial: Sistemas hidráulicos para maquinaria de propósito especial, como barcos, equipos de rodadura de acero, etc.
4. Ventajas del producto
Estructura compacta: adopta un diseño superpuesto, tamaño pequeño, peso ligero y ahorra espacio de instalación.
Instalación fácil: no se requiere conexión de tubería, la instalación directamente superpuesta se reduce para reducir las oportunidades de fuga de aceite y los costos de tuberías.
Rendimiento confiable: pequeña fuga, baja vibración, bajo ruido, fácil mantenimiento, larga vida útil.
Varias funciones: puede realizar las funciones del soporte de cilindros hidráulicos, mantener la presión, bloquear cilindros hidráulicos, descarga de aceite de flujo grande, llenado de aceite y otras funciones.
Diseño estandarizado: cumple con los estándares internacionales de ISO, Cetop, NFPA y DIN, y tiene una fuerte versatilidad en la superficie de instalación.
