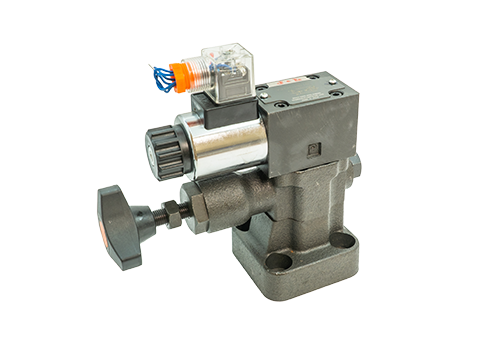

Válvula de alivio del solenoide Y2EH
La válvula de alivio del solenoide Y2EH es un componente de control ampliamente utilizado en sistemas hidráulicos. Tiene las funciones de descarga de encendido y carga de apagado. La siguiente es una introducción detallada a sus características, principios de trabajo, parámetros técnicos y escenarios de aplicación:
1. Características del producto
Descarga de encendido, carga de apagado, carga apagada: el paso de la válvula de desbordamiento de la válvula de desbordamiento está conectado, el aceite fluye hacia el tanque de aceite, el núcleo de la válvula se mueve hacia arriba, el aceite fluye directamente de regreso al tanque de aceite, se logra la descarga.
Cuando se corta la potencia: el orificio de resistencia al lodo está cerrado, el núcleo de la válvula no se puede abrir completamente, el circuito de aceite principal genera resistencia y el sistema establece la presión.
Los niveles de presión de soporte de alta presión y alto flujo cubren 2.5MPA a 63MPA, con un amplio rango de flujo, y son adecuados para sistemas hidráulicos con alta carga y flujo grande.
El método de instalación admite de manera flexible tres métodos de instalación: placa, tubo y complemento, para satisfacer diferentes necesidades de diseño espacial.
La función de ajuste y protección proporciona una variedad de métodos de ajuste de presión, como manijas de ajuste, manijas de ajuste de bloqueo y pernos de ajuste con cubiertas protectoras para garantizar una presión estable del sistema.
Cuando se usa como válvula de seguridad, puede evitar que el sistema se sobrecargue y proteja los componentes hidráulicos.
2. Parámetros técnicos
Descripción de la especificación de parámetros
Serie Modelo Y2EH (como Y2EH-HD10B, Y2EH-HD20B, etc.)
Niveles de presión 2.5MPA, 5MPA, 10MPA, 20MPA, 31.5MPA, 40MPA, 63MPA
Tipo de placa del método de conexión, tipo de tubo, tipo de complemento
Surface de instalación estándar DIN24340 Tipo E, ISO 6264, Cetop-RP121H
Aceite hidráulico medio aplicable
La temperatura de trabajo generalmente es de -20 ℃ a +80 ℃ (consulte el manual del producto para más detalles)
3. Principio de trabajo
El control de presión utiliza la presión de resorte para ajustar la presión del aceite hidráulico. Cuando la presión del sistema es más baja que el valor establecido, el núcleo de la válvula se presiona por un resorte y el aceite fluye normalmente; Cuando la presión excede el valor establecido, el núcleo de la válvula se levanta y el aceite fluye de regreso al tanque de aceite a través del puerto de desbordamiento para evitar que el sistema se sobrecargue.
Cuando se enciende la válvula de inversión del solenoide controlada electromagnéticamente, el interruptor de circuito de aceite se controla para permitir que la válvula de alivio conecte el paso del orificio de resistencia de lodo para realizar la descarga; Cuando se corta la potencia, el orificio de resistencia al lodo está cerrado y el sistema vuelve al estado de carga.
IV. Escenarios de aplicación
La maquinaria de construcción se utiliza en sistemas hidráulicos para excavadoras, cargadores y otros equipos para proteger los componentes hidráulicos del daño por sobrecarga.
En el sistema hidráulico de tractores de maquinaria agrícola, sembradoras y otros equipos, garantice la estabilidad de la presión del sistema y mejore la confiabilidad del equipo.
La regulación de presión y la protección de seguridad se logran en sistemas hidráulicos industriales, como estaciones de bomba de aceite, tablas hidráulicas, máquinas herramientas hidráulicas.
