Sistema hidráulico de la máquina de relajación
El sistema hidráulico de la máquina de relajación es un componente central de la máquina de relajación, que es responsable de impulsar los componentes clave de la máquina de relajarse, como el tambor reducido, el huso, etc., para lograr el desarrollo suave y eficiente del material de la bobina. La siguiente es una introducción detallada al sistema hidráulico del relevo:
1. Composición del sistema

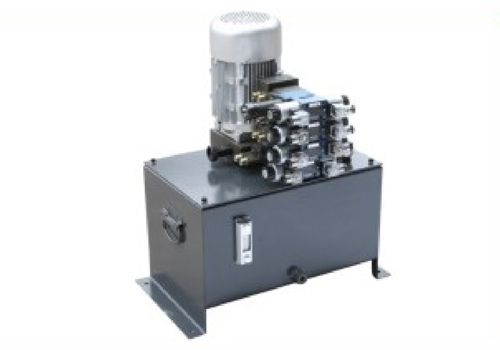

La estación hidráulica proporciona la fuente de energía requerida para el sistema hidráulico, incluidas las bombas hidráulicas, los motores, los tanques de combustible, los filtros, etc.
La bomba hidráulica convierte la energía mecánica en energía hidráulica y se transporta al actuador a través de tuberías.
Cilindro giratorio del actuador: impulsa la expansión y la contracción del carrete reducido para lograr el ajuste y la liberación del material de la bobina.
Pistón: realiza un movimiento lineal bajo la acción del aceite hidráulico, conduciendo el huso en forma de cuña o la expansión y el mandril reducido para completar la acción mecánica.
Válvula solenoide del componente de control: controla la dirección del flujo del aceite hidráulico y determina la extensión o retracción del pistón.
Válvula de desbordamiento: ajuste la presión lateral de alta presión del circuito de aceite hidráulico para garantizar la estabilidad de la presión del sistema y evitar la sobrecarga.
Válvula de regulación de velocidad: controla la velocidad de flujo del aceite hidráulico y ajusta la velocidad de movimiento del pistón.
Tubo de aceite resistente a la presión del componente auxiliar: conecta la estación hidráulica y el actuador para transmitir aceite hidráulico.
Sello: evite la fuga de aceite hidráulico y garantice el sellado del sistema.
2. Principio de trabajo
Durante el proceso de expansión, presione el botón de apriete en el desenrollado y la estación hidráulica transporta aceite hidráulico al cilindro giratorio.
La válvula solenoide controla la dirección de flujo del aceite hidráulico, empuja el pistón hacia afuera para expandirse y impulsa el huso en forma de cuña o el mandril de expansión para aumentar el diámetro de la expansión y el carrete reducido.
Cuando la presión en el lado de alta presión del circuito de aceite hidráulico alcanza el valor establecido, la válvula de desbordamiento se abre y el exceso de aceite hidráulico fluye hacia el tanque de aceite para mantener la presión estable.
Cuando se presiona la contracción, la dirección del flujo de aceite hidráulico cambia, el pistón se encoge hacia adentro bajo la acción del aceite hidráulico y se reduce el diámetro del tambor reducido.
El aceite hidráulico vuelve al tanque de aceite a través de la tubería de aceite de retorno, completando un ciclo de trabajo.
3. Características del sistema
El sistema hidráulico de alta eficiencia y estable tiene una alta densidad de potencia y puede proporcionar una gran fuerza impulsora para garantizar un funcionamiento estable de la desenvuelto en condiciones de carga pesada.
La combinación de la válvula de alivio y la válvula de control de velocidad hace que la presión del sistema y la velocidad de flujo sean ajustables para satisfacer las necesidades de procesamiento de diferentes especificaciones de materiales de bobina.
Fácil de operar, puede controlar el movimiento del sistema hidráulico a través de botones o mangos, y es simple e intuitivo de operar.
La estación hidráulica tiene una función de bloqueo automático para garantizar la seguridad y la confiabilidad del proceso de desenrollado.
El sistema hidráulico altamente adaptable se puede utilizar para el procesamiento de varios rollos como metal, plástico, cartón y película.
El tambor reducido adopta una estructura de expansión de empuje de tipo deslizante, con un gran rango de contracción (como φ460 ~ φ520 mm), que es adecuado para bobinas de diferentes diámetros internos.
4. Ventajas de la aplicación
Mejorar la eficiencia de la producción Undinder hidráulica puede lograr un despliegue de material rodante continuo y eficiente, reducir la intervención manual y mejorar la eficiencia de producción.
La reducción de los sistemas hidráulicos de intensidad laboral reemplaza el método tradicional de expansión de la manivela manual, reduciendo en gran medida la intensidad laboral de los operadores.
Asegúrese de que la calidad del procesamiento, la tensión estable proporcionada por el sistema hidráulico, asegura que la bobina permanezca plana durante el proceso de despliegue, reduce las arrugas y los rasguños y mejora la calidad del procesamiento.
5. Mantenimiento y mantenimiento
Revise regularmente el aceite hidráulico para garantizar el nivel de limpieza y aceite del aceite hidráulico para evitar la contaminación y la fuga.
Limpie y reemplace el elemento del filtro regularmente para evitar que las impurezas ingresen al sistema hidráulico y afecten el rendimiento del sistema.
Verifique los sellos regularmente para verificar el sellado del sistema hidráulico y reemplace los sellos desgastados a tiempo para evitar fugas.
Manómetro de presión de calibración Mango de presión de calibración regularmente para garantizar la precisión del monitoreo de la presión del sistema.
