Secuencia de instalación de la válvula de retención de control hidráulico superpuesta

La secuencia de instalación y los puntos clave de la válvula de retención de control hidráulico superpuesta son los siguientes:

1. Secuencia de instalación

Instalación inferior

La válvula de retención controlada hidráulicamente debe usarse como cuerpo de la válvula inferior e instalarse cerca de la placa de cimentación. Esto es para garantizar la función normal de mantenimiento de la presión y evitar fallas en el mantenimiento de la presión debido a una posición de instalación incorrecta.

orden de apilamiento

En los sistemas hidráulicos, la secuencia de instalación de válvulas apiladas suele seguir requisitos funcionales. Una secuencia típica es:

Placa base básica → válvula de retención de control hidráulico (capa inferior) → válvula reductora de presión/válvula de presión → válvula direccional (como válvula direccional de solenoide) → válvula de flujo (válvula de mariposa, etc.) → placa de conexión del actuador.

Si el sistema incluye una válvula reductora de presión controlada externamente y una válvula reguladora unidireccional, la válvula reguladora unidireccional debe ubicarse entre la válvula reductora de presión controlada externamente y el cilindro hidráulico; Si se usa junto con una válvula unidireccional controlada hidráulicamente, la válvula unidireccional controlada hidráulicamente debe ubicarse entre la válvula reductora de presión controlada externamente y el cilindro hidráulico.

Alineación del orificio de aceite

Antes de la instalación, es necesario confirmar que la posición del orificio de aceite de la válvula superpuesta sea correcta y alinear todos los orificios de montaje de los tornillos para garantizar un paso suave del aceite.

atornillado

Utilice pernos de extensión de alta resistencia de grado 12.9 para penetrar todos los cuerpos de las válvulas, apriételos previamente en orden diagonal y finalmente apriételos al par especificado (por ejemplo, el par de apriete de los pernos M10 es de aproximadamente 80-100 N·m).

2. Asuntos clave que requieren atención

señal de dirección

Las válvulas de retención de control hidráulico generalmente están marcadas con flechas para indicar la dirección del flujo del medio. Al instalar, asegúrese de que la dirección de la flecha sea consistente con la dirección de la línea de aceite del sistema para evitar fallas funcionales causadas por la instalación inversa.

Requisitos de limpieza

Antes de la instalación, las tuberías deben limpiarse a fondo para eliminar escorias de soldadura, virutas de metal y otras impurezas, y utilizar un paño no tejido o un detergente especial para limpiar las interfaces de las tuberías.

La limpieza del aceite hidráulico debe cumplir con los requisitos de grado ISO 4406 (generalmente ≤18/16/13) para evitar que las partículas contaminantes dañen el cuerpo de la válvula.

Coincidencia de parámetros

Confirme que los parámetros superpuestos de la placa de identificación de la válvula (como modelo, nivel de presión) sean consistentes con los requisitos de diseño del sistema para evitar fallas causadas por discrepancias en los parámetros.

cableado electrico

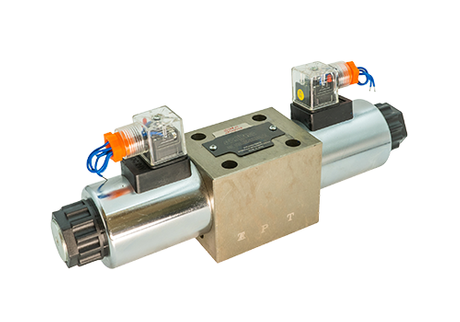

Si el sistema incluye válvula inversora electromagnética, se debe reservar espacio para el cableado eléctrico para evitar doblar o tensar los cables. La bobina de la válvula solenoide de inversión debe instalarse verticalmente hacia arriba u horizontalmente para evitar atascos causados ​​por la inversión.

Regulación de voltaje y calibración de cero.

Posición cero mecánica: cuando no haya señal actual, ajuste el núcleo de la válvula principal a la posición media.

Cero eléctrico: Señal de corriente de entrada para calibrar la linealidad de salida del flujo.

Ajuste de la válvula del acelerador: cambie la apertura del acelerador girando el tornillo para lograr un control de flujo preciso.

Protección contra sobrecarga

La válvula de sobrecarga está conectada en paralelo para limitar la presión de bloqueo y drena automáticamente el aceite cuando se produce una sobrepresión para proteger la seguridad del sistema.

3. Procesamiento de escenas especiales

Se utiliza junto con la válvula de mariposa unidireccional.

Cuando la válvula de retención de control hidráulico y la válvula de mariposa unidireccional se usan juntas, la válvula de retención debe colocarse entre las válvulas de retención de control hidráulico para garantizar que la lógica de control del sistema sea correcta.

Función principal del centro de la válvula de inversión

Para sistemas que utilizan válvulas de retención controladas hidráulicamente, la función central de la válvula de inversión principal debe ser tipo Y o tipo Yx para cumplir con los requisitos de mantenimiento de presión y retorno de aceite.

Posición del interruptor del manómetro

El interruptor del manómetro debe ubicarse cerca de la placa base para monitorear con precisión la presión del sistema.
