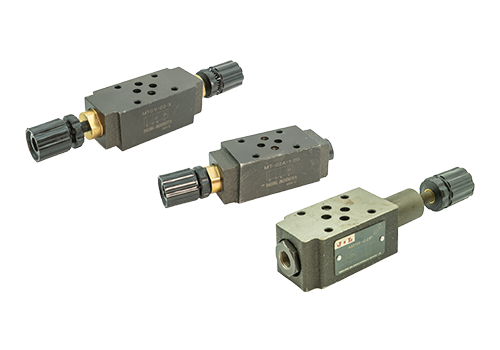

MTV MTCV Válvula de acelerador superpuesta MBRV Válvula reductora de presión superpuesta
Funciones y aplicaciones de MTV/MTCV Válvula de acelerador superpuesta y válvula reductora de presión superpuesta
1. MTV/MTCV Válvula de acelerador superpuesta
1. Características funcionales
Estructura compacta: el diseño superpuesto, se puede superponerse directamente en bloques de válvulas hidráulicas, reduciendo las conexiones de la tubería y reduciendo el riesgo de fugas.
Control de flujo: al regular la apertura del núcleo de la válvula, el flujo del sistema hidráulico se controla con precisión para satisfacer las necesidades de diferentes condiciones de trabajo.
Compensación de presión: algunos modelos tienen función de compensación de presión para garantizar la estabilidad del flujo y no se ven afectados por los cambios de carga.
Fácil de instalar: cumpla con la interfaz estándar ISO, fácil de instalar, adecuada para sistemas hidráulicos modulares.
2. Modelos y parámetros típicos
Serie MTV-02/03/06: Diámetro nominal: NG02 (6 mm), NG03 (10 mm), NG06 (20 mm).
Presión nominal: 25MPA (algunos modelos pueden alcanzar 31.5MPA).
Rango de flujo: 0.3-190L/min (diferentes diámetros corresponden a diferentes tasas de flujo).
Serie MTCV: función integrada de estrangulamiento unidireccional, que puede realizar un control de flujo unidireccional.
Adecuado para circuitos hidráulicos que requieren estrangulamiento unidireccional, como el control de la velocidad del cilindro hidráulico.
3. Escenarios de aplicación
Sistema hidráulico de la máquina herramienta: velocidad de alimentación de herramientas de control y mejorar la precisión del mecanizado.
Máquina de moldeo por inyección: ajuste la velocidad del motor hidráulico y estabilice la presión de inyección.
MAQUINARIA DE CONSTRUCCIÓN: Controle la velocidad del cilindro hidráulico para lograr una acción estable.
2. Válvula reductora de presión superpuesta
1. Características funcionales
Estabilidad de la presión: deprima el aceite de alta presión a la presión establecida para mantener la presión del sistema estable.
Protección de sobrecarga: cuando la presión del sistema excede el valor establecido, se desbordará automáticamente para proteger los componentes hidráulicos.
Estructura compacta: diseño superpuesto, reducir el espacio de instalación y facilitar la integración.
Fácil de ajustar: la presión de salida se puede ajustar a través del tornillo de ajuste para adaptarse a diferentes condiciones de trabajo.
2. Modelos y parámetros típicos
Serie MBRV: diámetro nominal: NG02, NG03, NG06.
Presión nominal: 25MPA.
Rango de ajuste de presión: 1-25MPA (diferentes modelos corresponden a diferentes rangos).
Serie MRV: válvula de alivio superpuesta, reducción de presión y funciones de desbordamiento.
Adecuado para sistemas hidráulicos que requieren estabilidad de presión y protección contra sobrecarga.
3. Escenarios de aplicación
Sistema de sujeción hidráulica: proporciona una presión de sujeción estable para evitar el aflojamiento de la pieza de trabajo.
Sistema de lubricación: controle la presión del aceite lubricante para garantizar el efecto de lubricación.
Maquinaria para caminar: estabiliza la presión del sistema hidráulico y mejora la estabilidad operativa.
3. Aplicación combinada de MTV/MTCV y válvula reductora de presión superpuesta
Control de acción secuencial: la presión del sistema se establece a través de la válvula reductora de la presión superpuesta, y la válvula de acelerador MTV/MTCV controla la velocidad del actuador para lograr una acción secuencial precisa.
Control compuesto de flujo de presión: en sistemas que requieren la presión y el flujo de ajuste simultáneos, una válvula reductora de presión superpuesta se usa en combinación con una válvula del acelerador para mejorar la precisión del control del sistema.
Aplicación de ahorro de energía: reduzca el consumo de energía del sistema y mejore la eficiencia controlando con precisión el flujo y la presión.
4. Precauciones para la selección
Matriota del diámetro: el diámetro de la válvula superpuesta debe ser consistente con el diámetro del paso de aceite principal del sistema para garantizar la coincidencia del flujo.
Secuencia de instalación: las válvulas superpuestas deben instalarse en el orden requerido por el sistema para garantizar la conexión correcta del circuito de aceite.
Adaptabilidad ambiental: elija el material apropiado y la forma de sellado de acuerdo con el entorno de uso para evitar la corrosión y las fugas.
