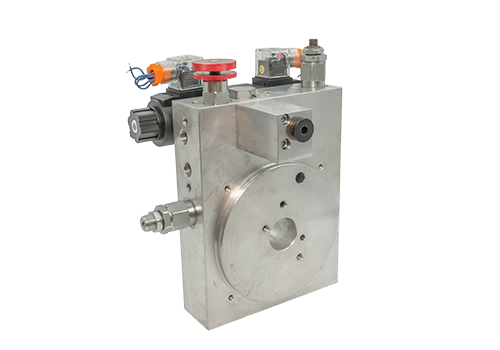

Juego de bloques de válvula de cartucho
El grupo de bloques de válvulas de cartucho es un componente clave en el sistema hidráulico. Combina las funciones de las válvulas de cartucho y los bloques de válvulas para lograr un diseño compacto y un control eficiente del sistema hidráulico a través del diseño integrado. La siguiente es una introducción de la estructura, características, aplicación, puntos de diseño y tendencias de desarrollo:
1. Composición estructural
El grupo de bloques de válvulas enchufables generalmente está compuesto por válvulas enchufables, bloques de válvulas (bloques integrados), placas de cubierta de control, sellos y otras partes:
Válvula de cartucho: como el elemento de control del núcleo, las funciones se realizan insertando el bloque de la válvula, incluida la válvula de control direccional, la válvula de control de presión, la válvula de control de flujo, etc.
Bloque de válvula: un transportista que integra múltiples válvulas de cartucho, con canales de procesamiento internos y pasajes de aceite, que se utiliza para conectar cada válvula de cartucho y distribuir aceite hidráulico.
Cubierta de control: instalada en la parte superior del bloque de la válvula, proporciona un circuito de aceite de control piloto y una interfaz eléctrica para controlar la abertura y el cierre de la válvula del cartucho.
Sello: asegúrese del sello entre el bloque de la válvula y la válvula del cartucho para evitar la fuga de aceite hidráulico.
2. Características técnicas
Diseño modular: a través de la combinación de válvulas de cartucho, una variedad de funciones hidráulicas se pueden realizar de manera flexible, como control de dirección, ajuste de presión, distribución de flujo, etc.
Alto grado de integración: integrar múltiples válvulas hidráulicas en el bloque de válvulas para reducir las conexiones de la tubería, reducir el riesgo de fugas y mejorar la confiabilidad del sistema.
Fuerte versatilidad: el juego de bloque de válvulas de cartucho se puede adaptar a las válvulas de cartucho de diferentes especificaciones, lo cual es conveniente para la expansión y mantenimiento del sistema.
Excelente rendimiento: la válvula de cartucho tiene una velocidad de respuesta rápida y una alta precisión de control, y es adecuada para sistemas hidráulicos de alta presión y de alto flujo.
Iii. Áreas de aplicación
El conjunto de bloques de válvulas de cartucho se usa ampliamente en sistemas hidráulicos industriales, como:
MAQUINARIA DE CONSTRUCCIÓN: Sistema de control hidráulico para excavadoras, grúas, cargadores y otros equipos.
Equipo metalúrgico: sistemas de transmisión hidráulica, como molinos, máquinas de fundición continuas.
Ingeniería de barco e marina: sistemas hidráulicos como servo, ancla, carguero, etc.
Maquinaria agrícola: sistemas de accionamiento hidráulico como tractores y cosechadoras.
Aeroespacial: sistemas de control hidráulico, como tren de aterrizaje de aviones, aletas, etc.
4. Puntos clave de diseño
Optimización del diseño del bloque de la válvula: de acuerdo con el diagrama esquemático del sistema hidráulico, planifique racionalmente los canales internos y los circuitos de aceite de los bloques de válvulas para reducir las pérdidas de presión y los riesgos de fuga.
Selección de válvulas de cartucho: seleccione el modelo apropiado de la válvula de cartucho basado en el flujo del sistema, la presión y otros parámetros para garantizar la coincidencia de rendimiento.
Diseño de sellado: adopta una estructura de sellado confiable para evitar la fuga de aceite hidráulico y mejorar la confiabilidad del sistema.
Diseño de lógica de control: el control lógico de la válvula del cartucho se realiza a través de la placa de cubierta de control para satisfacer las necesidades funcionales del sistema.
