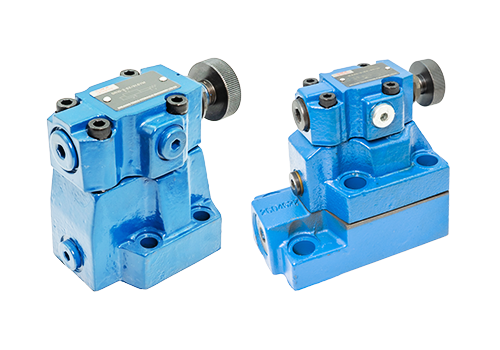

DR10-5X DR20-5X Válvula de reducción de presión piloto
Las válvulas reductoras de presión piloto DR10-5X y DR20-5X son elementos de control de presión de uso común en sistemas hidráulicos industriales, utilizados principalmente para reducir y estabilizar las presiones de entrada más altas a la presión de salida requerida. Lo siguiente se introduce a partir de los aspectos de las características del producto, principios de trabajo, escenarios de aplicación y precauciones de selección:
1. Características del producto
La estructura piloto controla la apertura y el cierre del núcleo de la válvula principal a través de una válvula piloto para lograr la regulación de la presión.
En comparación con la válvula reductora de presión de acción directa, la estructura piloto tiene una mayor precisión de control de presión y una mayor capacidad de flujo.
El ajuste de presión de alta precisión puede lograr un control de presión preciso y fluctuaciones de presión de salida baja.
Adecuado para situaciones donde se requiere presión estable, como sistemas hidráulicos, sistemas de lubricación, etc.
La serie DR20-5X de alta capacidad de flujo tiene una mayor capacidad de flujo que la serie DR10-5X y es adecuada para ocasiones de mayor flujo.
Varios rangos de presión proporcionan diferentes rangos de ajuste de presión, y los usuarios pueden elegir el modelo apropiado de acuerdo con las necesidades reales.
El diseño resistente a la alta presión es adecuado para sistemas hidráulicos de alta presión, y la presión de trabajo puede alcanzar los 31.5MPa (consulte el manual del producto para parámetros específicos).
El buen rendimiento de sellado utiliza materiales de sellado de alta calidad para garantizar que no se fugas y sea adecuado para ocasiones en que los requisitos de sellado son altos.
2. Principio de trabajo
Proceso de regulación de la presión Cuando la presión de entrada actúa sobre la válvula reductora de presión, la válvula piloto siente la presión y comienza a ajustarse.
Si la presión de salida es más baja que el valor establecido, la válvula piloto se cierra, el núcleo de la válvula principal se abre bajo la acción del resorte y la presión de entrada se transmite a la salida a través del núcleo de la válvula principal.
Si la presión de salida alcanza el valor establecido, la válvula piloto se abre y el núcleo de la válvula principal se cierra bajo la diferencia de presión, lo que limita la presión de salida para continuar aumentando.
La presión de salida del mecanismo de retroalimentación actúa en la válvula piloto a través del canal de retroalimentación para formar un control de circuito cerrado para garantizar la estabilidad de la presión de salida.
Equilibrio dinámico Cuando la presión del sistema fluctúa, la válvula piloto y el núcleo de la válvula principal funcionan juntos para ajustar dinámicamente el tamaño de apertura para mantener la estabilidad de la presión de salida.
Iii. Escenarios de aplicación
El sistema hidráulico se utiliza para controlar la presión de trabajo de los actuadores, como los cilindros hidráulicos y los motores hidráulicos.
Adecuado para maquinaria de ingeniería, equipos metalúrgicos, maquinaria de plástico, etc.
El sistema de lubricación proporciona presión de lubricación estable para rodamientos, engranajes y otros componentes.
Algunos modelos de sistemas neumáticos también se pueden usar en sistemas neumáticos para proporcionar una presión de aire estable.
El equipo de prueba se utiliza para proporcionar una fuente de presión estable en los bancos de prueba hidráulica y el equipo de verificación de presión.
