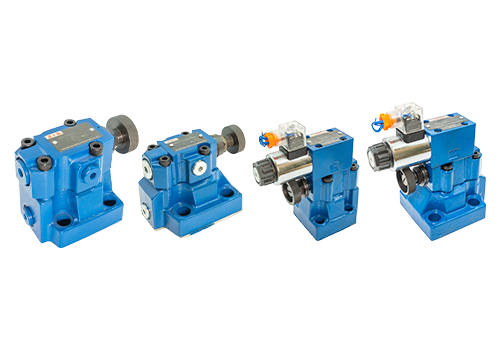

DBW20 DBW10 DB20 DB10 Válvula de desbordamiento del solenoide piloto
Las válvulas de desbordamiento del solenoide piloto DBW20, DBW10, DB20, DB10 se usan comúnmente en sistemas hidráulicos. La siguiente es una introducción detallada de los aspectos de las características del producto, parámetros técnicos, escenarios de aplicación, principios de trabajo y sugerencias de selección:
1. Características del producto
La estructura piloto controla la apertura y el cierre de la válvula principal a través de la válvula piloto para lograr la regulación de la presión, y tiene las ventajas de alta sensibilidad y presión estable.
Se puede controlar de forma remota para habilitar la apertura o el cierre de la válvula de desbordamiento a través de la potencia del solenoide.
Varias especificaciones y modelos DBW20/DBW10: indica válvulas de alivio del solenoide piloto con diámetros nominales de 20 mm y 10 mm.
DB20/DB10: pueden ser productos similares de diferentes marcas o series, con funciones similares a la serie DBW.
El rango de regulación de presión es amplio y la presión del desbordamiento se puede ajustar de acuerdo con las necesidades del sistema, lo cual es adecuado para diferentes condiciones de trabajo.
Función de protección de seguridad Cuando la presión del sistema excede el valor establecido, la válvula de alivio se abrirá automáticamente para proteger el sistema hidráulico del daño por sobrecarga.
2. Parámetros técnicos (tomando modelos comunes como ejemplos)
Parámetro DBW20DBW10
Diámetro nominal 20 mm 10 mm
Nivel de presión 31.5MPA 31.5MPA
Rango de flujo 160-400L/min (dependiendo del modelo) 40-160L/min (dependiendo del modelo)
Método de control Control electromagnético Control electromagnético
Instalación Forma de placa Tipo de montaje Tipo de placa Instalación
Aceite hidráulico de aceite hidráulico medio aplicable
Iii. Escenarios de aplicación
Sistemas hidráulicos para excavadoras de maquinaria de construcción, grúas, rodillos de carretera y otros equipos, utilizados para controlar la presión y proteger los sistemas.
Máquinas de moldeo de inyección de equipos industriales, máquinas de fundición, máquinas herramientas, etc. para lograr la estabilidad de la presión y la protección del sistema.
Tractores de maquinaria agrícola, cosechadores, etc. Controle la presión y la acción del sistema de suspensión hidráulica.
Los sistemas hidráulicos, como las máquinas de anclaje y los servos en la ingeniería marina y de los buques, aseguran la operación segura del equipo.
4. Principio de trabajo
Control de la válvula piloto Cuando la presión del sistema alcanza el valor del conjunto de la válvula piloto, la válvula piloto se abre para controlar el flujo de aceite hacia la cámara superior del núcleo de la válvula principal.
La presión de la cámara superior de la apertura y cierre de la válvula principal del núcleo de la válvula principal aumenta, supera la fuerza de resorte, se abre la válvula principal, el aceite se desborda hacia el tanque de aceite y la presión del sistema cae.
El solenoide de control electromagnético se enciende o apaga, y se controla la apertura y cierre de la válvula piloto, controlando así el funcionamiento de la válvula principal.
5. Ventajas del producto
La estructura piloto de estabilización de presión hace que el ajuste de presión sea más sensible y estable.
El control remoto puede lograr una operación remota a través del control electromagnético, que facilita el control automático.
Seguro y confiable, cuando la presión del sistema es demasiado alta, se desbordará automáticamente para proteger la seguridad del sistema.
Tiene una amplia gama de aplicaciones y es adecuada para una variedad de sistemas hidráulicos para satisfacer las necesidades de diferentes condiciones de trabajo.
