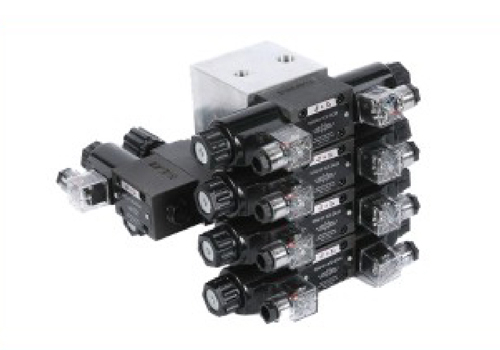

Conjunto de bloques de válvula de máquina de aserración automática
El grupo de bloques de válvula de la máquina de aserración automática es un componente clave en el sistema hidráulico que controla la dirección del flujo, la presión y el flujo de aceite hidráulico. Su rendimiento afecta directamente la precisión del mecanizado, la eficiencia y la estabilidad de la máquina de aserrado. La siguiente es una introducción detallada al conjunto de bloques de válvulas de la máquina de aserración automática:
1. Composición y función
La unidad de control hidráulico incluye una unidad de control de velocidad y una unidad de control de la cuchilla de turbina, que realiza un control preciso del aceite hidráulico a través de válvulas de servo electrohidráulicos, válvulas solenoides eléctricas, válvulas solenoides de cierre rápido, etc.
Función: ajuste la velocidad de flujo y la presión del aceite hidráulico, controle la velocidad de alimentación y la fuerza de aserración del huso de la máquina de aserrado.
El servo cilindro adopta una estructura de varilla de doble pistón, con bajo rendimiento de sellado y buen rendimiento de sellado, asegurando el movimiento suave de la máquina de sierra.
Función: Convierta la energía hidráulica en energía mecánica, impulsando el movimiento del huso de la máquina de sierra y la cuchilla de sierra.
La estación de aceite de energía consiste en un tanque de combustible, una bomba de aceite variable, filtro de aceite, enfriador, válvula de tubería, etc., que proporciona una fuente de energía hidráulica estable.
Función: almacenar, filtrar y enfriar aceite hidráulico para garantizar el funcionamiento a largo plazo y estable del sistema hidráulico.
2. Principio de trabajo
Entrada de la señal de comando: el sistema de control automático emite una señal de comando y la compara con la señal de posición real del servo cilindro para formar una señal de error.
Amplificación de la señal de error: después de que el servo controlador amplifica la señal de error, se envía a la válvula de servo electrohidráulica.
Control de flujo de aceite hidráulico: la válvula de servo electrohidráulica convierte la señal eléctrica en el flujo de aceite hidráulico en proporción para promover el movimiento del servo cilindro.
Comentarios y ajuste de posición: el sensor de posición retroalimenta la señal de posición del cilindro en tiempo real hasta que sea igual a la señal de comando, el cilindro deja de moverse y la máquina de aserrado se detiene en la posición designada.
3. Ventajas de la aplicación
Control de alta precisión: a través del sistema de servicio de servo electrohidráulico, se logra un ajuste preciso de la velocidad de aserrado y la cantidad de alimentación, y se mejora la precisión del procesamiento.
Alta eficiencia: el sistema de transmisión hidráulica tiene una alta eficiencia de transmisión de potencia, satisface las necesidades de procesamiento de las cargas de alta velocidad y pesadas de máquinas de sierra.
Estabilidad fuerte: el conjunto de bloque de válvulas está diseñado para garantizar la estabilidad y consistencia del flujo de aceite hidráulico, reduciendo la vibración y el ruido durante el aserrado.
Fácil de integrar: el grupo de válvulas de regulación hidráulica simplifica el diseño e instalación de sistemas hidráulicos, lo que lo hace conveniente para la producción estandarizada y modular.
4. Mantenimiento y mantenimiento
Inspección regular: verifique el sellado del conjunto de bloque de válvulas, la limpieza del aceite hidráulico y el nivel de aceite para evitar fugas y contaminación.
Reemplace el aceite hidráulico: cambie el aceite hidráulico regularmente de acuerdo con la situación de uso para garantizar la lubricación y el efecto de enfriamiento del sistema hidráulico.
Elemento de filtro de limpieza: limpie o reemplace el elemento del filtro regularmente para evitar que las impurezas ingresen al sistema hidráulico y afecten el funcionamiento normal del grupo de bloques de válvulas.
Sensores de calibración: calibre el sensor de posición regularmente para garantizar la precisión de la señal de retroalimentación.
5. Fallas comunes y solución de problemas
Degradación del rendimiento: la brecha de ajuste entre el orificio de ensamblaje del bloque de válvulas y la varilla es demasiado grande, lo que resulta en una disminución en la precisión del control. Método de exclusión: reemplace el núcleo de la válvula gastada o la manga de la válvula y ajuste el espacio libre de ajuste.
Desgaste del sello dinámico: el sello está envejecido o dañado, lo que resulta en fuga de aceite hidráulico. Método de exclusión: reemplace el sello y verifique la limpieza del aceite hidráulico.
Desgaste del hombro del panel de control: el interior del grupo de bloque de válvula afecta la dirección y la presión del flujo del aceite hidráulico. Método de exclusión: repare o reemplace los hombros desgastados para garantizar el flujo normal de aceite hidráulico.
Fenómeno de cavitación: el aire se mezcla con el aceite hidráulico, causando cavitación dentro del grupo de bloques de válvulas. Método de exclusión: verifique el sellado del sistema hidráulico, elimine el aire y reemplace el aceite hidráulico contaminado.
