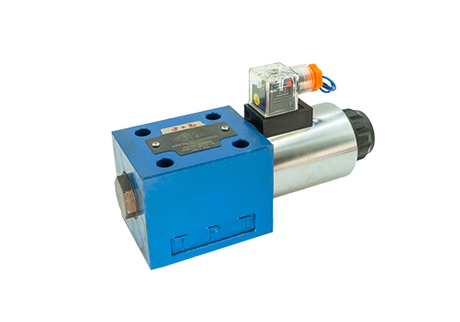

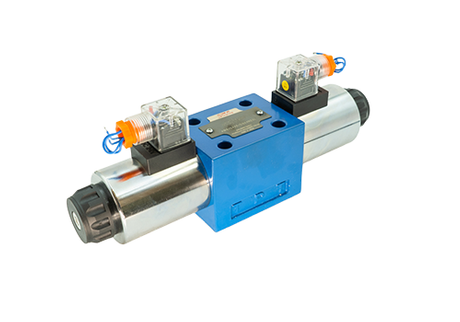

4We10 La válvula de inversión solenoide de una sola cabeza es un elemento de control hidráulico común. Pertenece a la serie de válvulas de inversión del solenoide húmedo. Es producido por Rexroth y otros fabricantes alemanes y se usa ampliamente en sistemas hidráulicos industriales. Su función central es controlar la dirección del flujo del aceite hidráulico a través de la fuerza electromagnética para realizar el ajuste de reversión, inicio, parada o velocidad de actuadores (como cilindros hidráulicos y motores hidráulicos). El siguiente es un análisis de su alcance y características específicas de la aplicación:
1. Áreas de aplicación central
1. Maquinaria de ingeniería
Escenarios de aplicación: sistemas hidráulicos de excavadoras, cargadores, rodillos y otros equipos.
Función: Controle la expansión y la contracción del cilindro hidráulico (como el levantamiento y la disminución de la pluma y el cubo) para realizar la acción de inversión del dispositivo de trabajo.
Ventajas: Velocidad de respuesta rápida (generalmente ≤ 50 ms), una fuerte capacidad de anti-contaminación, adecuada para condiciones de trabajo duras.
2. Maquinaria de plástico
Escenarios de aplicación: sistemas hidráulicos de máquinas de moldeo por inyección, extrusoras, máquinas de moldeo de soplado.
Función: controla la apertura y cierre del molde, la acción del mecanismo de eyección y la dirección de rotación del motor hidráulico.
Ventajas: control de alta precisión (precisión de posicionamiento repetitivo ≤0.01 mm), admite la conmutación de alta frecuencia (hasta 20 veces/segundo).
3. Equipo de procesamiento de metales
Escenarios de aplicación: sistemas hidráulicos de prensas, máquinas de flexión y máquinas de corte.
Función: Controle hacia abajo, retención de presión, retorno y opresión del dispositivo de sujeción.
Ventajas: resistencia a alta presión (hasta 350 bar), adecuada para grandes condiciones de carga.
4. Línea de producción automatizada
Escenarios de aplicación: sistemas de accionamiento hidráulico para robots, líneas de ensamblaje y equipos de transmisión.
Función: controla el agarre, la rotación, el movimiento del robot y el inicio y la parada de la cinta transportadora.
Ventajas: se puede integrar con PLC o computadoras industriales para el control automatizado.
5. Maquinaria agrícola
Escenarios de aplicación: sistemas hidráulicos de tractores, cosechadoras de cosechadoras, pulverizadores.
Función: Control de ajuste de profundidad de la agricultura, elevación de la cabeza de cosecha, mecanismo de dirección, etc.
Ventajas: estructura compacta, fácil instalación, adaptable al entorno exterior.
6. Ingeniería de barco y marina
Escenarios de aplicación: servo, ancla, sistema hidráulico de escotilla.
Función: controla la dirección de la cuchilla del timón, la retracción y el despliegue de la cadena de anclaje, y la apertura y cierre de la puerta de la escotilla.
Ventajas: diseño anticorrosión (como material de acero inoxidable), adecuado para el medio ambiente de agua de mar.
2. Casos de aplicación típicos
1. Control de moldeo de la máquina de moldeo por inyección
Composición del sistema: Válvula 4We10 + Cilindro hidráulico + Sensor de presión.
Flujo de trabajo:
El electroimán está energizado, y el aceite hidráulico ingresa a la cavidad sin varillas del cilindro hidráulico, empujando el molde para que se cierre.
Durante la fase de retención de presión, la válvula permanece en el medio y el sistema está bloqueado.
El electroimán está alimentado, el aceite hidráulico fluye de regreso al tanque de aceite y se abre el molde.
Efecto: lograr una apertura y cierre rápidos y precisos del molde y mejore la eficiencia de moldeo por inyección.
2. Control de auge del excavador
Composición del sistema: válvula 4We10 + válvula multicanal + cilindro hidráulico.
Flujo de trabajo:
El mango de funcionamiento envía una señal, el solenoide está energizado y el aceite hidráulico ingresa al cilindro hidráulico de la pluma.
Al ajustar la abertura de la válvula (modelo solenoide proporcional), se controla la velocidad de elevación de la pluma.
El solenoide está apagado, la válvula vuelve a la posición media y la pluma se detiene.
Efecto: lograr un funcionamiento suave de la pluma y evitar el impacto.
3. Línea de ensamblaje automatizada
Composición del sistema: Válvula 4We10 + Cilindro + Sensor + PLC.
Flujo de trabajo:
El PLC envía una señal, el solenoide está energizado y el cilindro empuja la pieza de trabajo a la posición de ensamblaje.
Después de detectar el sensor, el PLC controla el otro solenoide a ser energizado y el cilindro regresa.
Ejecución cíclica para lograr un ensamblaje automatizado.
Efecto: Mejore la precisión y la eficiencia del ensamblaje y reduzca la intervención manual.
3. Características y ventajas técnicas
Alta fiabilidad:
El diseño de electromagnet húmedo, la bobina se sumerge en aceite hidráulico, tiene una buena disipación de calor y una larga vida (puede alcanzar más de 10 millones de veces).
El núcleo de la válvula adopta un sello cónico, con una pequeña fuga (≤0.1cm³/min).
Control flexible:
Admite dos formularios: control electrónico único (retorno de resorte) o control electrónico doble (función de retención).
El dispositivo de operación de emergencia manual se puede equipar opcionalmente para garantizar la seguridad del equipo cuando se corta la energía.
Fuerte compatibilidad:
El tamaño de la interfaz cumple con el estándar ISO 4401 y puede reemplazarse directamente con válvulas de las mismas especificaciones de otras marcas.
Admite múltiples voltajes (como DC24V, AC110V, AC220V) para adaptarse a diferentes entornos de suministro de energía.
Fácil de mantener:
El diseño modular, los núcleos de válvulas y los solenoides se pueden reemplazar por separado, reduciendo los costos de mantenimiento.
El filtro incorporado puede filtrar impurezas de ≥10 μm y reducir la contaminación del sistema.
4. Precauciones para la selección
Caudal y coincidencia de presión:
Seleccione el diámetro de la válvula de acuerdo con la velocidad de flujo del sistema (como 4We10E3X/EG24N9K4, el diámetro es de 10 mm).
Confirme si la presión nominal de la válvula (como 315Bar) cumple con los requisitos del sistema.
Método de instalación:
Instalación de la placa: adecuado para conjuntos de válvulas integrados, espacio de ahorro.
Instalación del tubo: adecuado para diseño disperso y fácil mantenimiento.
Adaptabilidad ambiental:
Se deben seleccionar electromagnets a prueba de explosión (como EXMIIT4) para ocasiones a prueba de explosión.
Se requieren bobinas resistentes a la temperatura alta (como el aislamiento de nivel F) para entornos de alta temperatura.
Método de control:
Control normal del interruptor: adecuado para requisitos de conmutación simples.
Control proporcional: es necesario usar electromagnets proporcionales (como 4We10Y3X/) para lograr un ajuste de flujo continuo.
