4weh10 válvula de inversión electrohidráulica

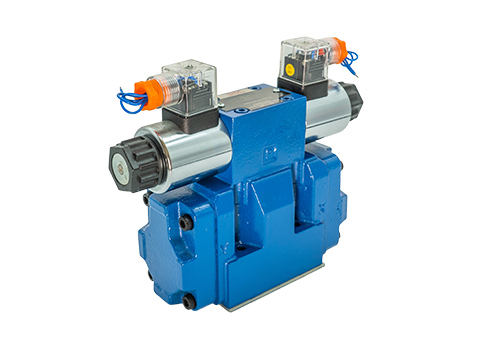

4WEH10 La válvula de inversión electrohidráulica es una válvula de inversión piloto electromagnética ampliamente utilizada en el campo de la automatización industrial. La siguiente es una introducción detallada de los aspectos de las características técnicas, escenarios de aplicación, ventajas de productos, etc.:
1. Características técnicas
Especificación y diámetro del parámetro: 10 mm (NG10), adecuado para sistemas hidráulicos pequeños y medianos.
Rango de presión: hasta 28/35MPA (algunos modelos pueden alcanzar 315 bar), satisfaciendo las necesidades de condiciones de trabajo de alta presión.
Rango de flujo: el caudal puede alcanzar 1100L/min, adaptándose a circuitos hidráulicos de gran flujo.
Parámetros eléctricos: admite AC220V, DC24V y otros voltajes, y es compatible con diferentes estándares de fuente de alimentación industrial.
Composición estructural Control piloto: la válvula solenoide se usa como elemento de control piloto, y el núcleo de la válvula principal es impulsado por la fuerza electromagnética.
Estructura de la válvula principal: el núcleo de la válvula principal adopta un diseño de válvula deslizante, y la conmutación de posición de la válvula se logra a través de la presión de aceite hidráulico.
Método de reinicio: equipado con un resorte de reset, el núcleo de la válvula volverá automáticamente a la posición media después de que se corte la energía para garantizar la seguridad del sistema.
Modo de función 4/3, 4/2 o 3/2 Versión: proporciona una variedad de configuraciones de circuitos de aceite para satisfacer diferentes necesidades de control.
Funciones opcionales: dispositivo de control manual para una fácil depuración y operación de emergencia;
Regulador de tiempo de conmutación para optimizar la velocidad de respuesta del sistema;
Regulador de carrera de la válvula principal, desplazamiento del núcleo de la válvula de control con precisión.
2. Escenarios de aplicación
La automatización industrial se utiliza para controlar la dirección de acción y la velocidad de los actuadores como cilindros hidráulicos y motores hidráulicos, y se usa ampliamente en máquinas herramientas CNC, máquinas de moldeo por inyección, prensas y otros equipos.
La maquinaria de construcción realiza un control preciso de los sistemas hidráulicos en excavadoras, grúas y otros equipos para mejorar el rendimiento de la operación del equipo.
La metalurgia y la energía se utilizan para condiciones de trabajo de alta temperatura y alta presión, como la inclinación del cucharón y el control de la válvula de vapor para garantizar el funcionamiento estable del sistema.
Protección del medio ambiente y la industria química controlan la dirección del flujo y el flujo de fluidos en los campos del tratamiento de aguas residuales, petroquímicos, etc., y garantizar la seguridad del flujo del proceso.
3. Ventajas del producto
La alta fiabilidad adopta un diseño de electromagnet húmedo, que está completamente cerrado dentro del electroimán, reduciendo el desgaste y el impacto y la vida útil de la vida.
El núcleo de la válvula y el cuerpo de la válvula están hechos de materiales de alta resistencia, que son resistentes a la alta presión y la corrosión, y se adaptan a las duras condiciones de trabajo.
El control de alta precisión logra una inversión precisa del aceite hidráulico a través de la coordinación precisa de la válvula solenoide y la válvula principal, satisfaciendo las necesidades de control de alta precisión.
Se puede equipar con una función de monitoreo de posición del núcleo de válvula y retroalimentación en tiempo real del estado del núcleo de la válvula para mejorar la seguridad del sistema.
La flexibilidad y la compatibilidad admiten múltiples métodos de conexión eléctrica (individual o conectado centralmente), y son compatibles con diferentes sistemas de control.
La superficie de montaje del puerto de aceite cumple con los estándares ISO 4401, por lo que es conveniente para la integración en los sistemas hidráulicos existentes.
La bobina solenoide es conveniente para rotar 90 °, y no es necesario abrir la cavidad sellada resistente a la presión al reemplazar la bobina, simplificando el proceso de mantenimiento.
Dispositivo manual de operación de emergencia para garantizar que la válvula aún se pueda cambiar cuando no hay imán para la fuente de alimentación.
