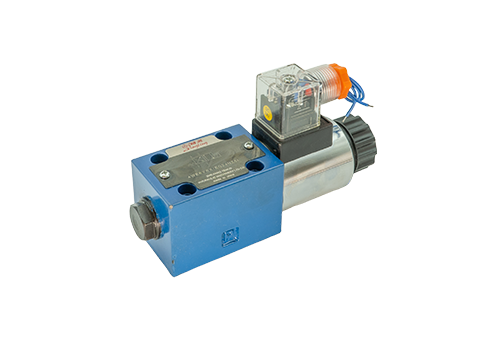

4We6 Válvula de inversión solenoide de una sola cabeza
4We6 La válvula de inversión solenoide de una sola cabeza es un producto típico de la válvula de inversión solenoide producido por marcas como Rexroth. Se usa ampliamente en sistemas hidráulicos industriales y se utiliza para controlar la dirección del flujo del aceite hidráulico y darse cuenta de la operación de inversión de los actuadores (como cilindros hidráulicos y motores hidráulicos). La siguiente es una introducción detallada de los aspectos de la estructura, las funciones, las características, las aplicaciones, etc.:
1. Estructura y principio de funcionamiento
Composición estructural: cuerpo de la válvula: incluida la entrada de aceite (P), salida de aceite de funcionamiento (A/B), puerto de retorno de aceite (T), etc.
Electromagnet: el solenoide de una sola cabeza genera fuerza electromagnética al energizar, lo que lleva el núcleo de la válvula a moverse.
Válvula: una estructura de tipo deslizante de tipo válvula, que se mueve dentro del cuerpo de la válvula a través de la acción de la fuerza electromagnética o el resorte de retorno, cambiando el estado de activación del puerto de aceite.
Restablecer el resorte: cuando el solenoide está apagado, el resorte empuja el núcleo de la válvula a la posición media.
Principio de trabajo: cuando el solenoide está energizado, se genera una fuerza electromagnética, empujando el núcleo de la válvula para moverse a una posición designada, conectando el puerto P y el puerto A o el puerto B para realizar la inversión del aceite hidráulico.
Cuando el solenoide está apagado, el resorte de retorno empuja el núcleo de la válvula a la posición media, los puertos P y los puertos A y B están desconectados, y el aceite hidráulico deja de fluir.
2. Características funcionales
Alta confiabilidad: se adopta el diseño de electromagnet húmedo, el electroimán está lleno de aceite hidráulico, tiene un buen rendimiento de disipación de calor y una larga vida.
El núcleo de la válvula y el cuerpo de la válvula coinciden con precisión, con una pequeña fuga y una rápida velocidad de respuesta.
Flexibilidad: admite múltiples métodos de instalación (tipo de placa, tipo de tubo, etc.) para satisfacer las diferentes necesidades del sistema hidráulico.
El dispositivo de operación manual se puede equipar opcionalmente para una fácil depuración y operaciones de emergencia.
Fuerte compatibilidad: el tamaño del puerto de aceite corporal de la válvula cumple con los estándares ISO y se puede usar con una variedad de componentes hidráulicos.
Admite las fuentes de alimentación de CA o CC para adaptarse a diferentes condiciones de trabajo.
Alta capacidad de circulación: diseño de canal interno optimizado, pérdida de presión pequeña y gran capacidad de circulación.
3. Parámetros técnicos
Descripción del parámetro
Serie Modelo 4We6 (como 4We6D6X/EG24N9K4, etc.)
Diámetro 6 mm
La presión de trabajo puede llegar a 350 bar (5076psi)
Fuente de alimentación AC (como 220V) o DC (como 24V)
Temperatura ambiente -20 ℃ a +80 ℃ (depende del modelo)
Nivel de protección IP65 (a prueba de polvo e impermeable)
Instalación de tipo de placa Método de instalación (que cumple con el estándar ISO 4401)
La conexión del puerto de aceite cumple con el estándar ISO 4401-03-02-0-05
IV. Campos de aplicación
Maquinaria industrial: como máquinas de moldeo por inyección, máquinas de fundición, máquinas de perforación, etc.
Maquinaria de construcción: como excavadoras, grúas, cargadores, etc.
Maquinaria agrícola: como tractores, cosechadoras, etc.
Otros campos: como barcos, aeroespacial, metalurgia, etc.
5. Selección y precauciones
Puntos clave de selección: seleccione el diámetro y el modelo apropiados de acuerdo con la presión del sistema y la velocidad de flujo.
Seleccione un solenoide de CA o CC de acuerdo con el tipo de fuente de alimentación.
Seleccione el método de instalación de placa o tubo de acuerdo con el espacio de instalación.
Nota: Antes de la instalación, el sistema hidráulico debe limpiarse para evitar que las impurezas ingresen al cuerpo de la válvula.
El cableado de electromagnet debe cumplir con los estándares de seguridad eléctrica para evitar cortocircuitos o sobrecarga.
Verifique el sello del cuerpo de la válvula regularmente para evitar fugas.
6. Ejemplos de modelo típicos
4We6D6X/EG24N9K4: D: Símbolo funcional (representa un diseño específico).
6x: Instalación y tamaño de puerto de aceite.
EG24: Voltaje electromagnético (24 V DC).
N9K4: forma de cableado eléctrico (cableado separado, con enchufe).
4We6J6X/EG24N9K4: J: Símbolo funcional (representa otro diseño).
Los significados de otros parámetros son los mismos que anteriores.
7. Resumen de ventajas
Conmutación eficiente: respuesta rápida, tiempo de conmutación corto.
Vida larga: diseño de electromagnet húmedo, buen rendimiento de disipación de calor y desgaste pequeño.
Fácil de mantener: diseño modular, solenoides fáciles de reemplazar o núcleos de válvulas.
Alta compatibilidad: cumpla con los estándares internacionales y se puede usar con una variedad de componentes hidráulicos.
4We6 La válvula de inversión solenoide de una sola cabeza se usa ampliamente en sistemas hidráulicos industriales debido a su alta confiabilidad, flexibilidad y fuerte compatibilidad. Al seleccionar modelos, debe seleccionar el modelo y los parámetros apropiados de acuerdo con las condiciones de trabajo específicas para garantizar el funcionamiento estable del sistema.
