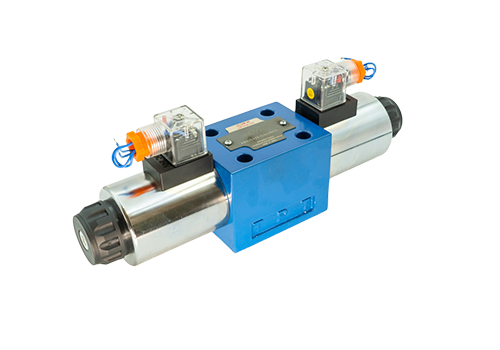

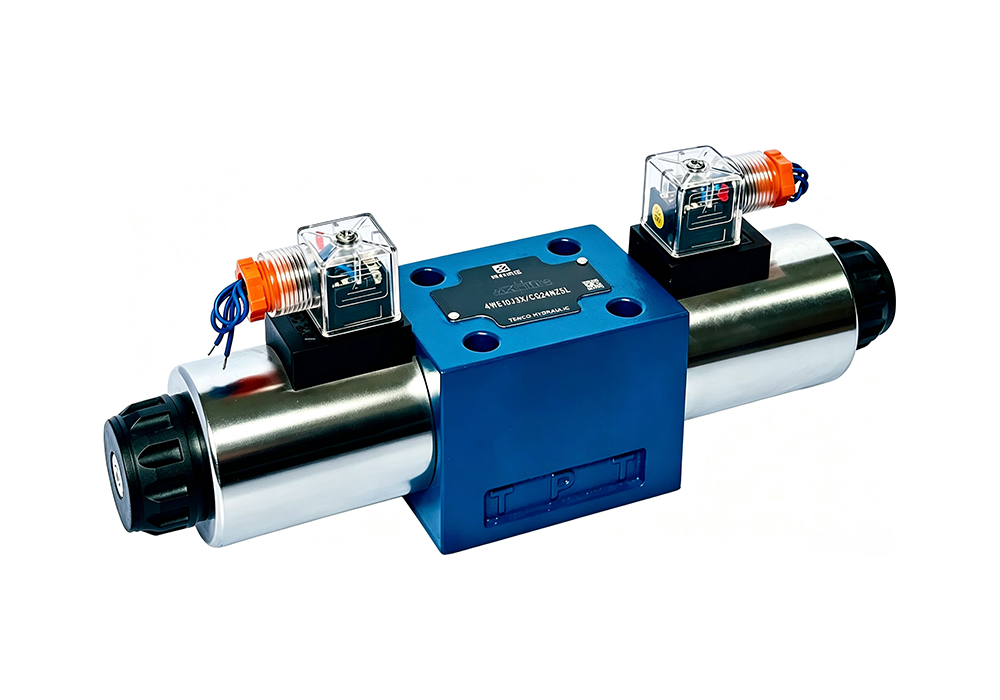

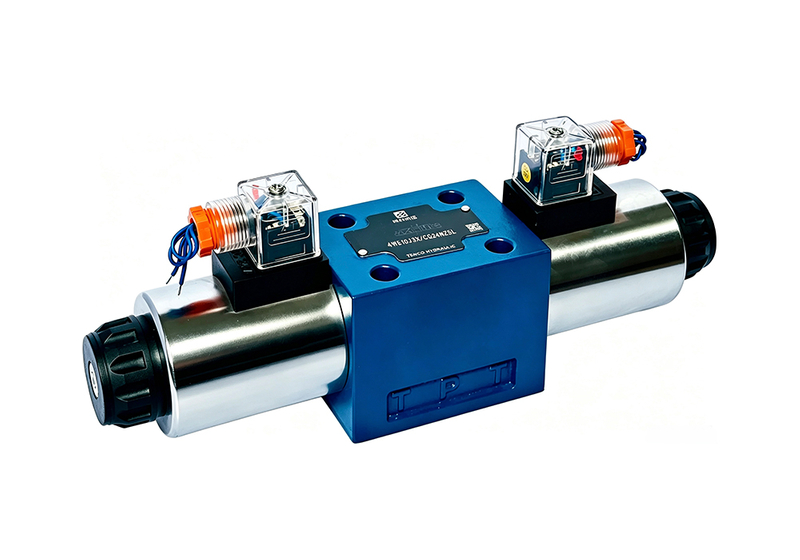

4We10 Válvula de inversión electromagnética
4We10 La válvula de inversión electromagnética es un componente clave ampliamente utilizado en los sistemas hidráulicos industriales. La siguiente es una introducción detallada de los aspectos de las características del producto, parámetros técnicos, campos de aplicaciones, selección y mantenimiento:
1. Características del producto

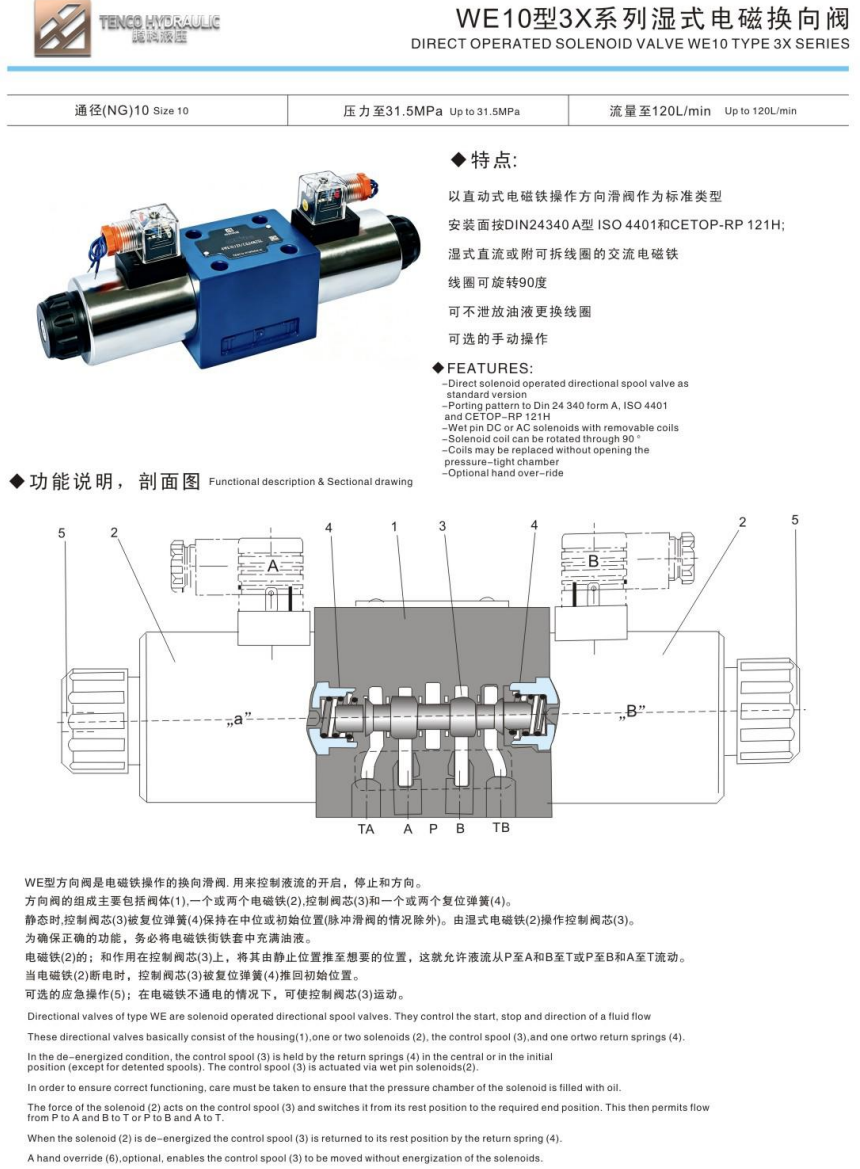

Composición estructural: consta de componentes centrales como la carcasa, el solenoide, el núcleo de la válvula de control y el resorte de retorno.
Principio de trabajo: el núcleo de la válvula se controla para moverse a través de la unidad solenoide para realizar la conmutación de dirección de flujo y flujo del circuito de aceite hidráulico; Después de apagar, el núcleo de la válvula regresa a su posición inicial bajo la acción del resorte de retorno.
Nivel de protección: IP65, adecuado para entornos industriales generales.
Método de instalación: Conexión de tipo tablero, cumple con el estándar ISO 4401, que es conveniente para la integración y mantenimiento del sistema.

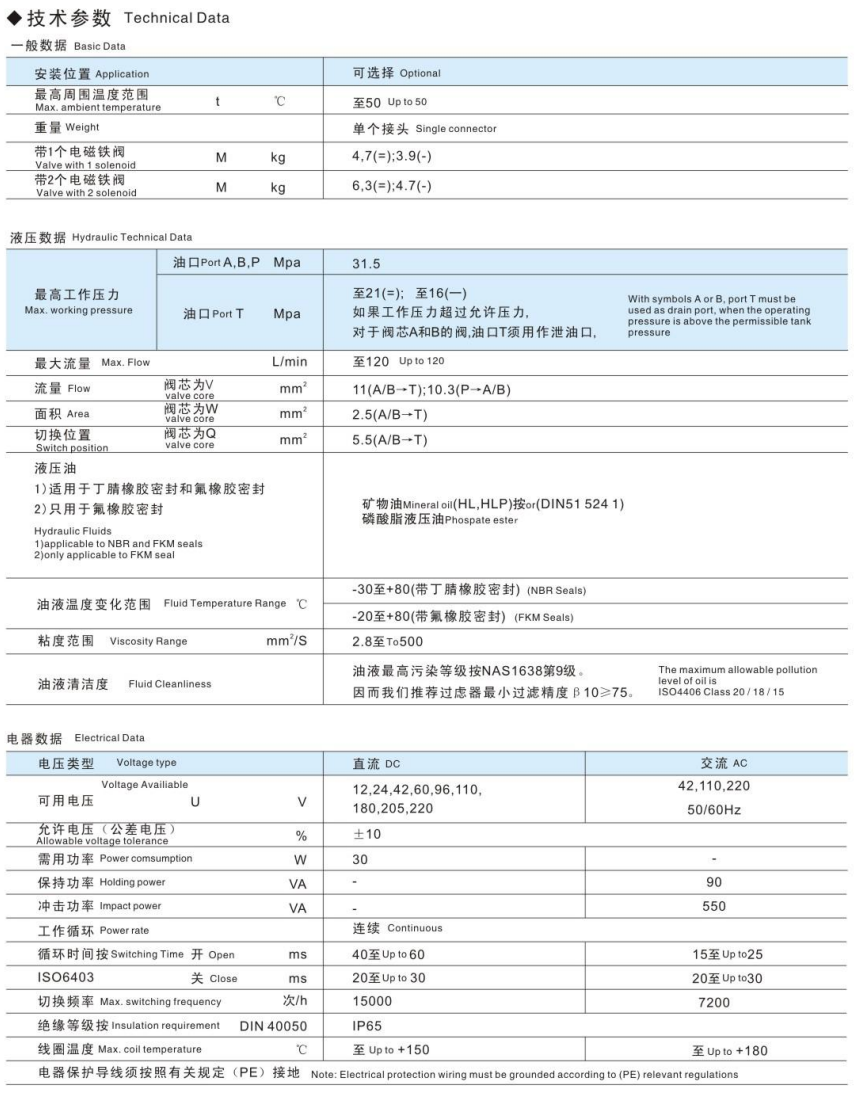

2. Parámetros técnicos
Diámetro: 10 mm, adecuado para sistema hidráulico de flujo medio.
Presión de trabajo: Puertos de aceite A, B, P: 31.5MPA
Puerto de aceite T: 21MPA (DC)/16MPA (AC)
Flujo: 120L/min, que satisface las necesidades de la mayoría de los equipos industriales.
Voltaje disponible: DC: DC 12V/24V/48V
AC: AC 110V/120V/220V/240V
Iii. Áreas de aplicación
Acero y electricidad: utilizado para el control hidráulico de las fábricas de rodillos, las estaciones hidráulicas y otros equipos.
Metalurgia y construcción naval: adaptado a entornos industriales de alta carga y alta presión.
Aviación y fabricación de papel: satisfacer las necesidades de operación estables de los sistemas hidráulicos de precisión.
Herramientas químicas y de máquinas: adecuado para medios corrosivos o escenarios de procesamiento de alta precisión.
Maquinaria de construcción y maquinaria de construcción: sistemas de transmisión hidráulica para equipos como excavadoras, grúas, etc.
4. Precauciones para la selección y uso
COMPARACIÓN DE CONDICIONES DE TRABAJO: confirme si la presión del sistema, la velocidad de flujo y el tipo de medios cumplen con los parámetros del producto.
Preste atención a la limpieza del aceite para evitar impurezas, lo que hace que el núcleo de la válvula esté atascado.
Parámetros eléctricos: seleccione Solenoide CC o CA de acuerdo con las condiciones de la fuente de alimentación y confirme el nivel de voltaje.
Asegúrese de que el cable de seguridad esté conectado al circuito eléctrico y proporcione protección contra sobrecarga.
Requisitos de instalación: el cuerpo de la válvula debe instalarse horizontalmente y la parte de la bobina debe ser verticalmente hacia arriba para evitar la fuga causada por la instalación vertical.
Antes de la instalación, las tuberías deben enjuagarse con presión del sistema para eliminar las impurezas.
Mantenimiento: verifique regularmente el movimiento del solenoide y el sellado del núcleo de la válvula, y limpie el interior del cuerpo de la válvula.
Después de la desactivación a largo plazo, se debe acceder a los medios por varias veces y solo se pueden poner en funcionamiento después de confirmar que es normal.
V. Casos de aplicación típicos
Control del cilindro hidráulico: cambie las acciones de extensión y retracción del cilindro hidráulico a través de la válvula de inversión electromagnética.
Dirección del motor hidráulico: realiza la rotación hacia adelante e inversa del motor hidráulico y impulsa el funcionamiento de los equipos mecánicos.
Circuito de control de presión: combinado con válvulas de alivio, válvulas reductoras de presión, etc. para construir un sistema de regulación de presión.
6. Preguntas y soluciones frecuentes
Estancamiento del carrete de la válvula: Causa: Contaminación del aceite, desgaste del carrete de la válvula.
Solución: limpie el cuerpo de la válvula y reemplace el sello de desgaste.
El electroimán no funciona: Causa: falla de suministro de alimentación, interruptor de circuito de bobina.
Solución: verifique la fuente de alimentación y el cableado, reemplace la bobina dañada.
Fugas: Causa: el sello es envejecimiento y instalación suelta.
Solución: apriete los pernos, reemplace el sello.
7. Ventajas del producto
Alta confiabilidad: el diseño de electromagnet húmedo se adopta para adaptarse a las duras condiciones de trabajo.
Ahorro de energía: las bobinas de válvulas solenoides bien diseñadas tienen un bajo consumo de energía, y algunos modelos pueden lograr un consumo de energía cero y mantener la posición de la válvula.
Universalidad: cumplir con los estándares internacionales y facilita la intercambiabilidad con otros componentes hidráulicos.
