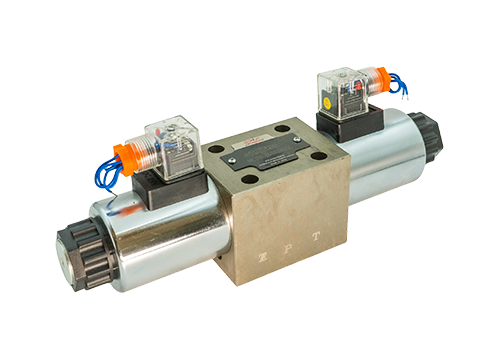

4We10 Válvula de inversión electromagnética de alto voltaje
4We10 La válvula de inversión electromagnética de alto voltaje es un componente de control ampliamente utilizado en sistemas hidráulicos industriales. La siguiente es una introducción detallada de los aspectos de los parámetros técnicos, características de la aplicación, puntos de selección, etc.:
1. Parámetros técnicos
Diámetro y diámetro de flujo: 10 mm, adecuado para sistemas hidráulicos de flujo medio y grande.
Flujo: el caudal puede alcanzar 120 L/min (los parámetros específicos varían según el modelo, como algunos modelos se marcan como 80L/min, pero el diseño general admite un flujo más alto).
Voltaje de voltaje y energía disponibles: DC 12V/24V/48V, CA 110V/120V/220V/240V.
Potencia: los solenoides de acción directa consumen menos potencia (aproximadamente 5-20 W), y los problemas de calefacción de bobina deben prestarse atención cuando se alimenta con alta frecuencia.
Nivel de protección de adaptabilidad ambiental: IP65, a prueba de polvo e impermeable, adecuado para entornos industriales generales.
Rango de temperatura: -30 ℃ a +80 ℃ (sello NBR), -20 ℃ a +80 ℃ (sello FKM).
2. Características de la aplicación
La estructura y el principio de trabajo se combinan con el movimiento directo y el piloto: cuando no hay diferencia de presión entre la entrada y la salida, la fuerza solenoide levanta directamente la válvula piloto y el miembro de cierre de la válvula principal; Cuando se alcanza la diferencia de presión inicial, la válvula principal se abre utilizando la diferencia de presión.
Electromagnet húmedo: la armadura se mueve en el aceite, reduce el desgaste y mejora el rendimiento de la disipación de calor, y es adecuado para condiciones de conmutación de alta frecuencia.
Instalación y mantenimiento Requisitos de instalación: el cuerpo de la válvula debe instalarse horizontalmente y la parte de la bobina está verticalmente hacia arriba para evitar la fuga causada por la instalación vertical.
Mantenimiento conveniente: diseño de bobina reemplazable, la bobina solenoide se puede reemplazar sin abrir la cámara de la válvula.
Sellado y materiales Materiales de sellado: caucho NBR (buena resistencia al aceite y alta resistencia al desgaste), caucho ternario de etileno propileno EPDM (resistencia a la oxidación, resistencia al ozono), fluoro viton-fluoro (resistencia a la alta temperatura, resistencia química).
Material: El cuerpo de la válvula suele ser de acero al carbono, adecuado para aceite mineral y otros medios.
3. Puntos clave de selección
La coincidencia de la condición de trabajo confirma si la presión del sistema, la velocidad de flujo y el tipo de medios cumplen con los parámetros del producto y evitan la operación de sobrecarga.
Presta atención a la limpieza del aceite, ya que las impurezas pueden hacer que el núcleo de la válvula se estancte.
Los parámetros eléctricos seleccionan solenoides de CC o CA de acuerdo con las condiciones de la fuente de alimentación y confirman el nivel de voltaje.
Asegúrese de que el cable de seguridad esté conectado al circuito eléctrico y proporcione protección contra sobrecarga.
Adaptabilidad ambiental Seleccione el material de sellado apropiado (NBR o FKM) de acuerdo con la temperatura ambiente.
En ambientes polvorientos o húmedos, es necesario confirmar si el nivel de protección cumple con los requisitos.
4. Escenarios de aplicación típicos
Las máquinas de moldeo por inyección de equipos industriales, las máquinas de fundición de troqueles, las máquinas herramientas, etc. se utilizan para controlar el movimiento de cilindros hidráulicos y motores hidráulicos para lograr un posicionamiento preciso y un ajuste de velocidad.
Excavadoras de maquinaria de construcción, grúas, etc. realizan el control hidráulico de caminar, girar, elevar y otras acciones, y mejorar la estabilidad de la operación del equipo.
La metalurgia y la construcción naval se adaptan a entornos industriales de alta carga y alta presión para garantizar un funcionamiento de equipos a largo plazo y confiable.
5. Preguntas y soluciones frecuentes
Causas del estancamiento del núcleo de la válvula: contaminación del petróleo, desgaste del núcleo de la válvula.
Solución: limpie el cuerpo de la válvula y reemplace el sello de desgaste.
Razones para la falla del electromagnet: falla de suministro de alimentación, interruptor de circuito de bobina.
Solución: verifique la fuente de alimentación y el cableado, reemplace la bobina dañada.
Causas de fuga: sella el envejecimiento y la instalación suelta.
Solución: apriete los pernos, reemplace el sello.
6. Ventajas del producto
Diseño de electromagnet húmedo de alta fiabilidad, se adapta a las duras condiciones de trabajo y extiende la vida útil.
Los solenoides que ahorran energía tienen un bajo consumo de energía, y algunos modelos pueden lograr un consumo de energía cero para mantener la posición de la válvula y reducir el consumo de energía.
La versatilidad cumple con los estándares internacionales, facilita el intercambio con otros componentes hidráulicos y reduce los costos de mantenimiento.
Con su adaptabilidad de alta presión, alta capacidad de flujo y alta confiabilidad, 4We10 Válvula de inversión electromagnética de alto voltaje se ha convertido en el elemento de control de núcleo en los sistemas hidráulicos industriales, lo que proporciona garantía para la operación eficiente de varios equipos mecánicos.
