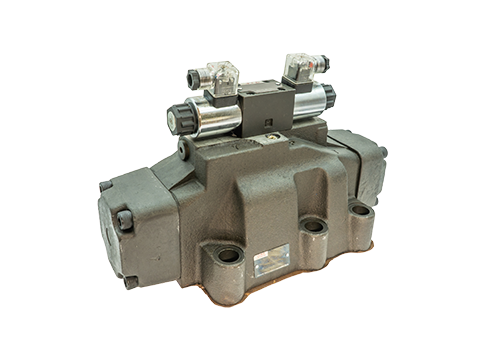

4WEH32 Válvula de inversión electrohidráulica
4WEH32 La válvula de inversión electrohidráulica es el elemento de control del núcleo en los sistemas hidráulicos industriales. Con su alta precisión, alta fiabilidad y opciones de configuración flexible, se usa ampliamente en una variedad de condiciones de trabajo complejas. La siguiente es una introducción detallada de los aspectos de los parámetros técnicos, características funcionales, escenarios de aplicación y sugerencias de selección:
1. Parámetros técnicos
Diámetro: 32 mm (NG32), adecuado para grandes sistemas hidráulicos.
Presión nominal: hasta 35MPA, que satisface las necesidades de condiciones de trabajo de alta presión.
Rango de flujo: el caudal puede alcanzar 1100L/min, adaptándose a circuitos hidráulicos de gran flujo.
Parámetros eléctricos: admite varios voltajes como DC24V y AC220V. El solenoide tiene baja potencia y menos generación de calor, y es adecuado para operaciones frecuentes de inicio y parada.
Temperatura de funcionamiento: -30 ℃ a +80 ℃, adaptarse a entornos duros.
2. Características funcionales
El control piloto utiliza una válvula solenoide como elemento de control piloto, y el núcleo de la válvula principal está impulsado por la fuerza electromagnética para lograr una inversión precisa.
La válvula de control piloto se puede seleccionar como un solenoide de CA o CC húmedo con o sin botones manuales para satisfacer las diferentes necesidades de control.
La estructura de la válvula principal El núcleo de la válvula principal adopta un diseño de válvula deslizante, lo que permite el cambio de posición de la válvula a través de la presión del aceite hidráulico.
Admite centrado de primavera o centrado hidráulico para garantizar que el núcleo de la válvula se restablezca automáticamente después de que la energía esté apagada.
Las características adicionales incluyen reguladores opcionales de tiempo de conmutación para optimizar la velocidad de respuesta del sistema.
Regulador de carrera de válvula principal opcional o indicador de posición terminal para controlar con precisión el desplazamiento del núcleo de la válvula.
Admite funciones extendidas como válvulas de prepresión, amortiguadores de enchufes, etc. para mejorar la estabilidad del sistema.
Iii. Escenarios de aplicación
La automatización industrial se utiliza para controlar la dirección de acción y la velocidad de los actuadores como cilindros hidráulicos y motores hidráulicos, y se usa ampliamente en máquinas herramientas CNC, máquinas de moldeo por inyección, prensas y otros equipos.
La maquinaria de construcción realiza un control preciso de los sistemas hidráulicos en excavadoras, grúas y otros equipos para mejorar el rendimiento de la operación del equipo.
La metalurgia y la energía se utilizan para condiciones de trabajo de alta temperatura y alta presión, como la inclinación del cucharón y el control de la válvula de vapor para garantizar el funcionamiento estable del sistema.
Protección del medio ambiente y la industria química controlan la dirección del flujo y el flujo de fluidos en los campos del tratamiento de aguas residuales, petroquímicos, etc., y garantizar la seguridad del flujo del proceso.
