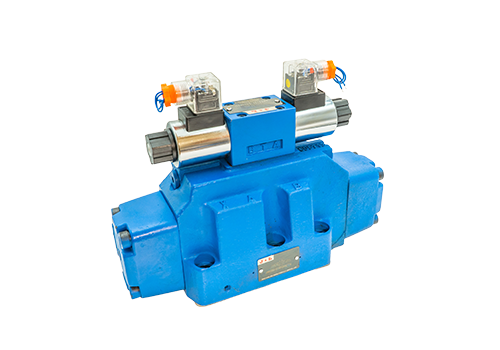

4WEH25 Válvula de inversión electrohidráulica
La válvula de inversión electrohidráulica 4WEH25 es un elemento de control clave en los sistemas hidráulicos industriales, con opciones de alta precisión, alta confiabilidad y configuración flexible, adecuada para una variedad de condiciones de funcionamiento complejas. La siguiente es una introducción detallada de los aspectos de los parámetros técnicos, características funcionales, escenarios de aplicación y sugerencias de selección:
1. Parámetros técnicos
Diámetro: 25 mm (NG25), adecuado para sistemas hidráulicos medios y grandes.
Presión nominal: hasta 31.5MPA (algunos modelos admiten 35MPA).
Rango de flujo: el flujo puede alcanzar 1100L/min, satisfacer las necesidades de un gran flujo.
Parámetros eléctricos: admite varios voltajes, como DC24V y AC220V, y el electroimán tiene baja potencia y menos generación de calor.
Temperatura de funcionamiento: -20 ℃ a +80 ℃, adaptarse a entornos duros.
2. Características funcionales
El control piloto utiliza una válvula solenoide como elemento de control piloto, y el núcleo de la válvula principal está impulsado por la fuerza electromagnética para lograr una inversión precisa.
Solenoides opcionales de AC o CC húmedos, con o sin botones manuales, para satisfacer diferentes necesidades de control.
La estructura de la válvula principal El núcleo de la válvula principal adopta un diseño de válvula deslizante, lo que permite el cambio de posición de la válvula a través de la presión del aceite hidráulico.
Admite centrado de primavera o centrado hidráulico para garantizar que el núcleo de la válvula se restablezca automáticamente después de que la energía esté apagada.
Las características adicionales incluyen reguladores opcionales de tiempo de conmutación para optimizar la velocidad de respuesta del sistema.
Regulador de carrera de válvula principal opcional o indicador de posición terminal para controlar con precisión el desplazamiento del núcleo de la válvula.
Admite funciones extendidas como válvulas de prepresión, amortiguadores de enchufes, etc. para mejorar la estabilidad del sistema.
Iii. Escenarios de aplicación
La automatización industrial se utiliza para controlar la dirección de acción y la velocidad de los actuadores como cilindros hidráulicos y motores hidráulicos, y se usa ampliamente en máquinas herramientas CNC, máquinas de moldeo por inyección, prensas y otros equipos.
La maquinaria de construcción realiza un control preciso de los sistemas hidráulicos en excavadoras, grúas y otros equipos para mejorar el rendimiento de la operación del equipo.
La metalurgia y la energía se utilizan para condiciones de trabajo de alta temperatura y alta presión, como la inclinación del cucharón y el control de la válvula de vapor para garantizar el funcionamiento estable del sistema.
Protección del medio ambiente y la industria química controlan la dirección del flujo y el flujo de fluidos en los campos del tratamiento de aguas residuales, petroquímicos, etc., y garantizar la seguridad del flujo del proceso.
4. Ventajas del producto
El electromagnet de alta fiabilidad está completamente cerrado por dentro, reduciendo el desgaste y el impacto y la extensión de la vida útil.
El núcleo de la válvula y el cuerpo de la válvula están hechos de materiales de alta resistencia, que son resistentes a la alta presión y la corrosión.
El control de alta precisión permite una inversión precisa del aceite hidráulico a través de la coordinación precisa entre la válvula solenoide y la válvula principal.
La función de monitoreo de posición del núcleo de la válvula se puede usar opcionalmente para proporcionar comentarios en tiempo real sobre el estado del núcleo de la válvula.
La flexibilidad y la compatibilidad admiten múltiples métodos de conexión eléctrica y son compatibles con diferentes sistemas de control.
La superficie de montaje del puerto de aceite cumple con los estándares ISO 4401, por lo que es conveniente para la integración en los sistemas hidráulicos existentes.
La bobina solenoide es conveniente para rotar 90 °, y no hay necesidad de abrir la cavidad sellada resistente a la presión al reemplazar la bobina.
Dispositivo manual de operación de emergencia para garantizar que la válvula aún se pueda cambiar cuando no hay imán para la fuente de alimentación.
