¿Cuál es la función de la válvula de inversión del solenoide 4We10?

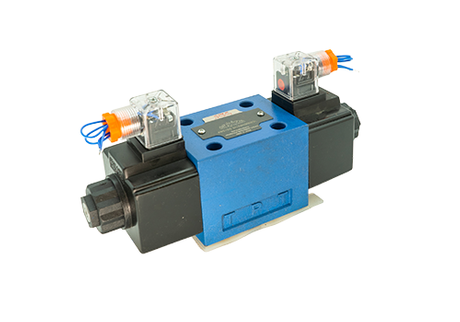

4We10 La válvula de inversión del solenoide es una válvula de inversión operada por el solenoide, que se usa principalmente para controlar la abertura, detener y revertir el flujo de líquido en el sistema hidráulico, y realizar el control de movimiento de los componentes hidráulicos o el ajuste de la dirección del flujo. Su papel principal y su principio de trabajo son los siguientes:

1. Papel central

Control de dirección

Al encender y apagar el solenoide, se cambia la posición del núcleo de la válvula, cambiando así la ruta de flujo del aceite hidráulico (como P → A, B → T o P → B, A → T), y realizando la rotación o el cambio de dirección o la dirección inversa de actuadores (como cilindros hidráulicos, motores hidáulicos).

Regulación de flujo

En algunas aplicaciones, ajustando la apertura del núcleo de la válvula o coincidiendo con la válvula del acelerador, se puede controlar la velocidad de flujo del aceite hidráulico, ajustando así la velocidad de movimiento del actuador.

Protección del sistema

Cuando el sistema hidráulico está sobrecargado o no funciona mal, el circuito de aceite se puede cortar a través de la válvula de inversión para proteger la seguridad del equipo.

2. Principio de trabajo

Composición estructural

La válvula de inversión del solenoide 4We10 se compone principalmente del cuerpo de la válvula principal, el núcleo de la válvula, el resorte de retorno, el solenoide (válvula piloto) y otras partes. El núcleo de la válvula puede ser un tipo de válvula deslizante. A través de la unión y la liberación del solenoide, el núcleo de la válvula se conduce a deslizarse en el cuerpo de la válvula y cambiar la conexión del circuito de aceite.

Proceso de acción

Estado de encendido: el solenoide se energiza y se genera una fuerza electromagnética para empujar el núcleo de la válvula para moverse, superar la resistencia del resorte de retorno, hacer que el núcleo de la válvula alcance su posición de trabajo y cambiar la conexión del circuito de aceite.

Estado de apagado: el solenoide pierde potencia, el resorte de reinicio empuja el núcleo de la válvula a su posición inicial y restaura la conexión del circuito de aceite original.

Posición intermedia: algunos modelos de núcleos de válvulas están en la posición intermedia cuando la potencia está apagada, lo que puede lograr el cierre del circuito de aceite o las funciones específicas (como la descarga).

Control piloto (algunos modelos)

Los modelos de alta gama (como la serie 4WEH) usan válvulas solenoides piloto para controlar la inversión de la válvula principal, y usan aceite piloto de flujo pequeño para empujar el núcleo de la válvula principal para moverse, realizando la inversión del aceite hidráulico de flujo grande y mejorando la precisión de control y la velocidad de respuesta.

3. Características técnicas

Alta fiabilidad

El núcleo de la válvula y el cuerpo de la válvula tienen una alta precisión de coincidencia, un buen sellado, fugas internas fáciles de controlar y fuga externa bloqueada. Es adecuado para medios corrosivos, tóxicos o de alta temperatura.

Control flexible

Se puede equipar con solenoides de AC o CC húmedos, que admiten operación manual de emergencia, conexión separada o centralizada del cableado eléctrico para cumplir con diferentes condiciones de trabajo.

Diseño modular

Algunos modelos integran válvulas piloto, válvulas manuales y válvulas de acelerador para simplificar la estructura del sistema y reducir los costos de instalación y mantenimiento.

Fuerte adaptabilidad

Tiene un rango de diámetro amplio (como NG10), un alto nivel de presión (a 35MPa) y una velocidad de flujo grande (hasta 1100L/min). Es adecuado para escenarios de carga pesada, como barcos, máquinas de moldeo por inyección y maquinaria de construcción.

4. Escenarios de aplicación típicos

Automatización industrial

En las máquinas herramientas de CNC y el equipo de estampado, la dirección de expansión y contracción del cilindro hidráulico se controla para realizar la sujeción, el posicionamiento o el estampado de la pieza de trabajo.

Maquinaria de ingeniería

En excavadoras y cargadores, se controla la rotación hacia adelante e inversa del motor hidráulico y se conduce el mecanismo de caminar o girar.

Sistema hidráulico marino

Controle la dirección del circuito de aceite hidráulico del servo, el ancla y otros equipos para realizar operaciones de control o anclaje de la nave.

Moldura de inyección

En la máquina de moldeo por inyección, se controlan la apertura y el cierre del molde, el movimiento del mecanismo de expulsión y el avance y el retorno del cilindro de inyección.
